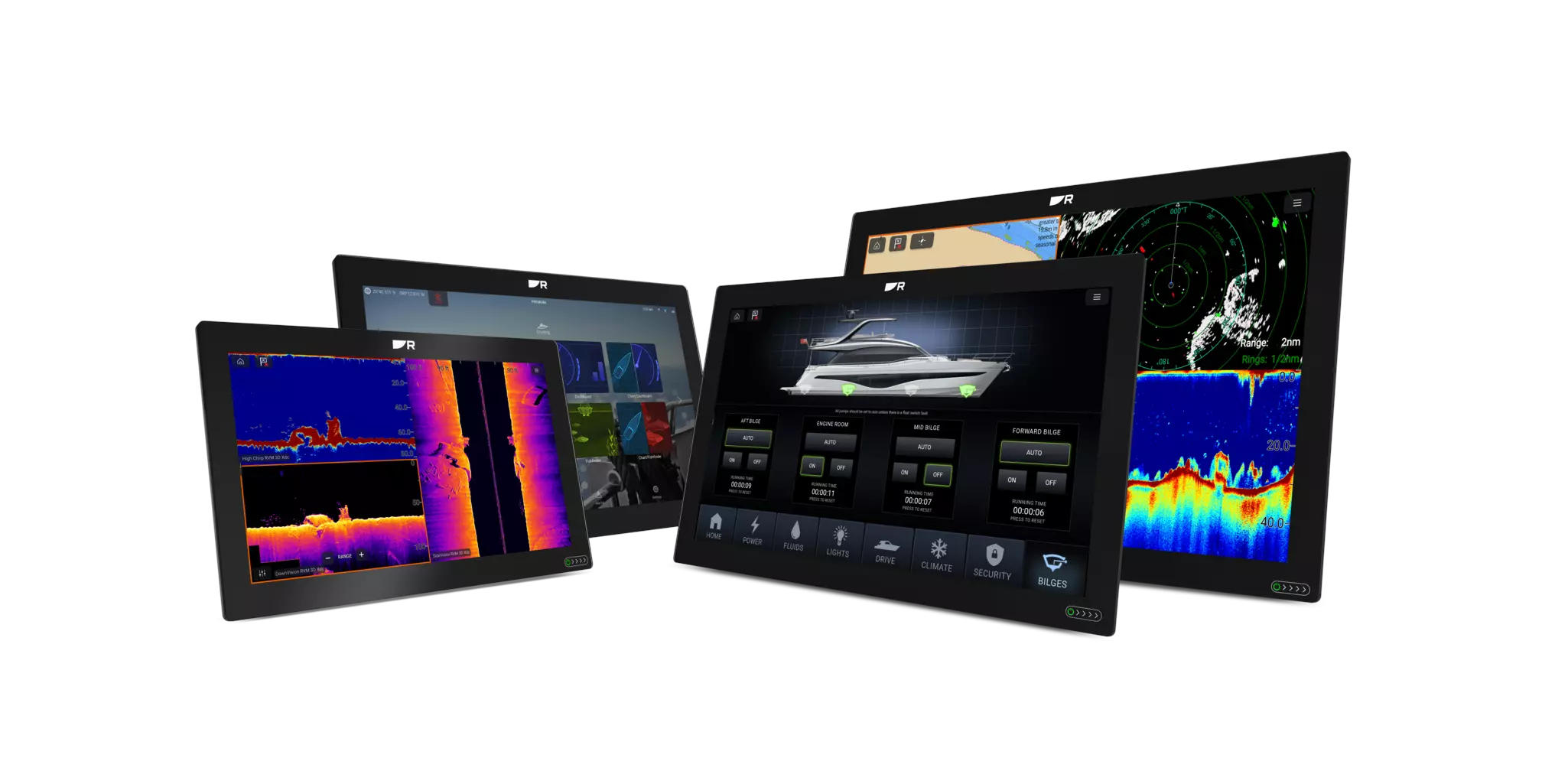

Seria wskaźników wielofunkcyjnych Axiom 2 XL to 16-, 19-, 22- i 24-calowe plotery nawigacyjne klasy premium glass bridge i zaawansowanymi możliwościami pracy w sieci i integracji wideo
WIELE MÓWIĄCY WIDOK
Flagowy model rodziny Axiom, Axiom 2 XL, zapewnia wysoką wydajność plotera nawigacyjnego, stylową, wielkoformatową nawigację i niezawodność systemu operacyjnego LightHouse. Zaprojektowane z myślą o każdych warunkach pogodowych, wytrzymałe, ale piękne wskaźniki wielofunkcyjne Axiom 2 XL doskonale sprawdzają się w otwartych kokpitach lub zamkniętych szklanych stacjach mostkowych. Wyposażony w wydajne 6-rdzeniowe procesory, rozszerzoną sieć i ultra jasne wyświetlacze HydroTough, Axiom 2 XL to wysokiej klasy ploter nawigacyjny dla kapitanów, którzy wymagają tego, co najlepsze.
MOC, KTÓRA PRZESUWA GRANICE
Wskaźniki wielofunkcyjne Axiom 2 XL wykonują wszystko szybciej. Z łatwością przesuwaj i powiększaj mapy oraz wykorzystaj pełną moc Axiom 2 XL z radarem, modułami echosondy, autopilotem i wideo płynnie zintegrowanymi z inteligentnym systemem operacyjnym LightHouse.
6-rdzeniowy procesor
Wyrusz w trasę i rób wszystko szybciej
Dużo miejsca do przechowywania
64 GB na punkty trasy, aplikacje i mapy LightHouse
Płynne wideo i szybsze mapy
Większa liczba klatek na sekundę wideo i o 30% szybsze renderowanie map
GOTOWE NA KAŻDE WARUNKI
Wyjątkowa technologia nanopowłoki HydroTough™ w Axiom 2 XL odpycha wodę, zapewniając pewne sterowanie ekranem dotykowym, piękne kolory i doskonałą widoczność w świetle słonecznym.

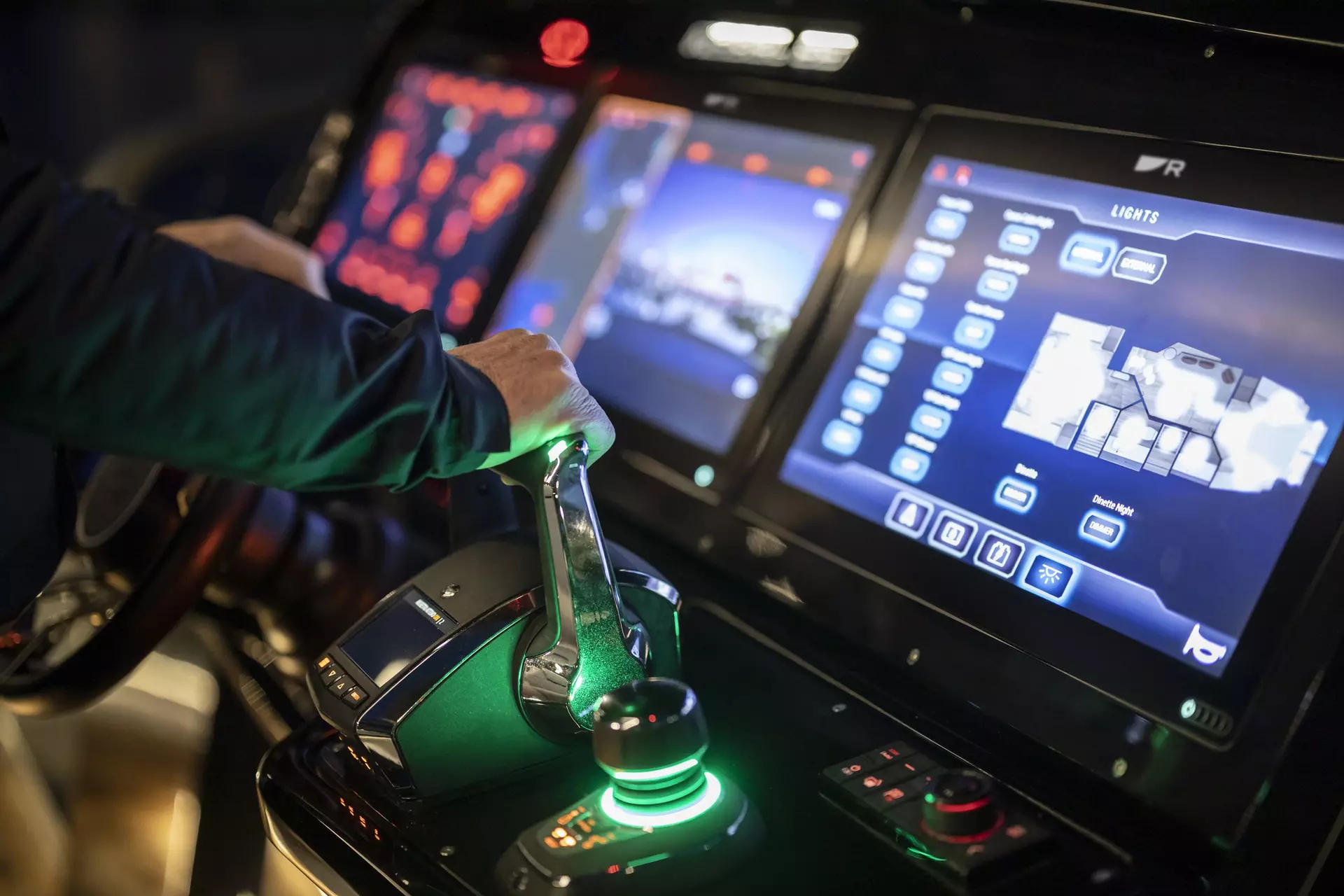

INTELIGENTNE PODŚWIETLENIE
Czujnik światła otoczenia w Axiom 2 XL automatycznie dostosowuje jasność wyświetlacza do dziennych i wieczornych warunków oświetleniowych.

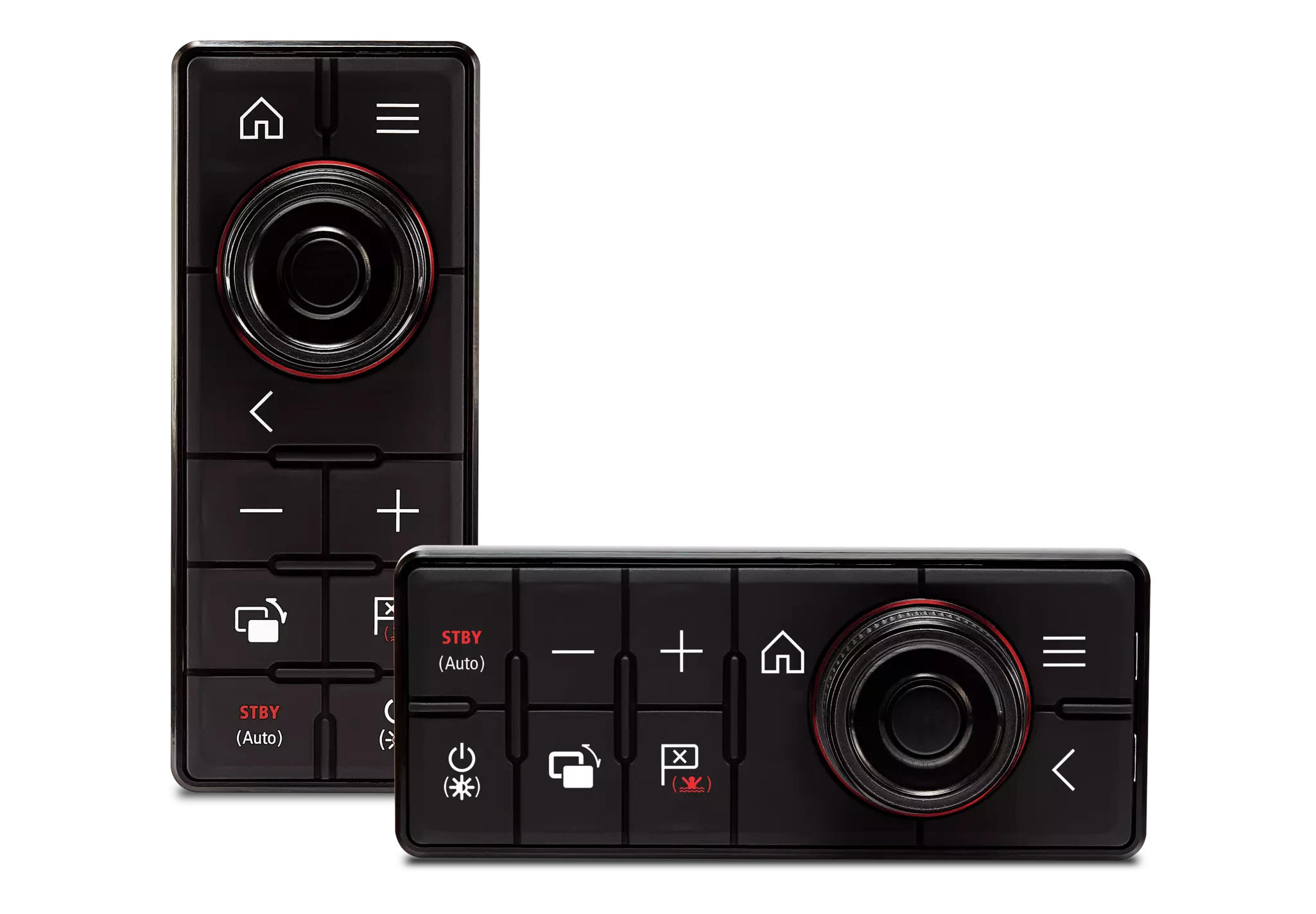

ZDALNA KONTROLA
Nawiguj bez wysiłku dzięki ekranowi dotykowemu Axiom 2 XL lub przejmij kontrolę za pomocą opcjonalnej zdalnej klawiatury RMK-10. RMK-10 zapewnia pełną zdalną kontrolę nad każdym Axiomem na konsoli sterówki.
JEDEN WYŚWIETLACZ – NIESKOŃCZONE MOŻLIWOŚCI

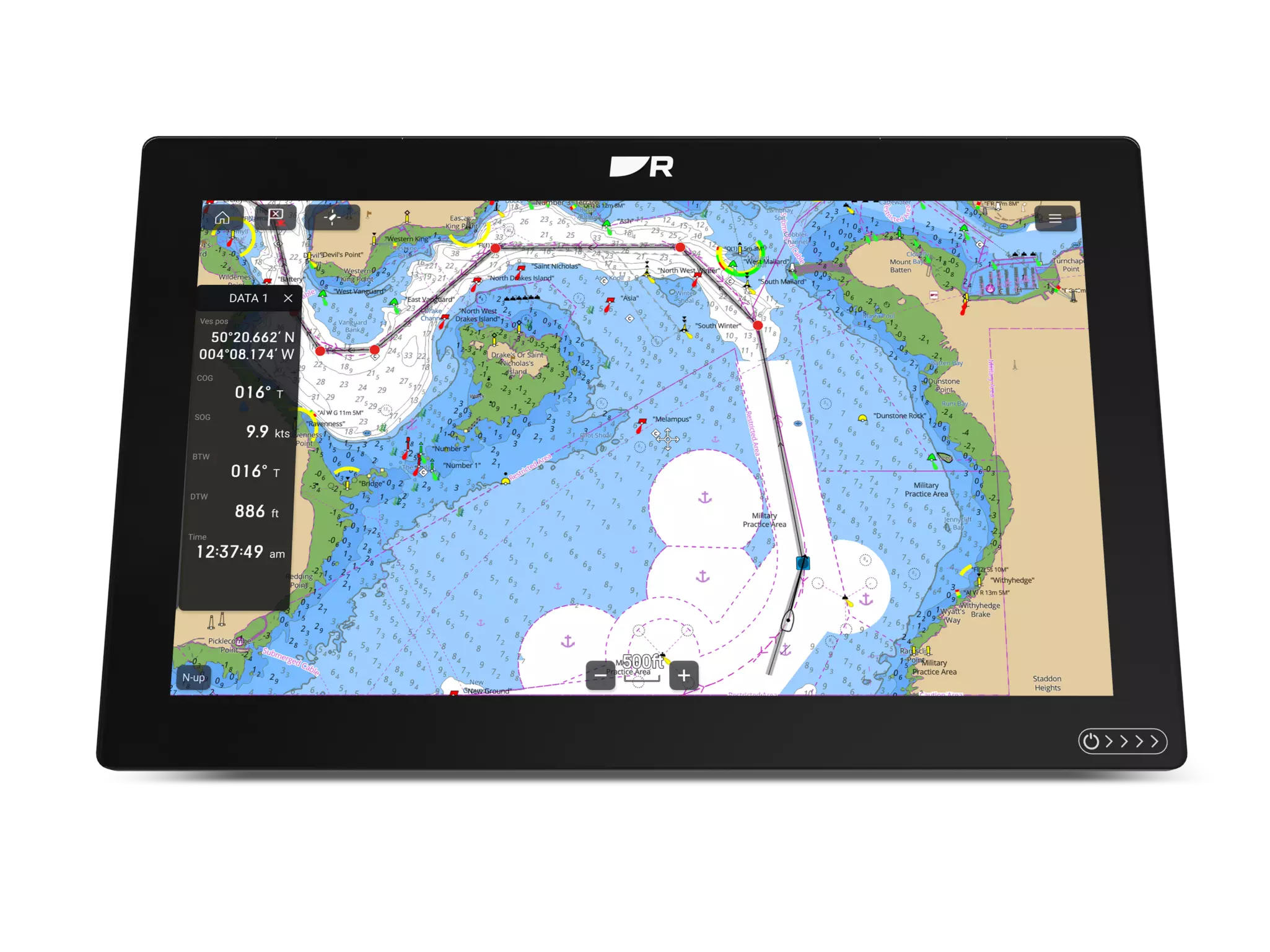

Odkryj więcej
Axiom 2 XL i mapy LightHouse Charts, utworzone na podstawie oficjalnych map hydrograficznych, zapewniają maksymalną czytelność, intuicyjną nawigację i najwyższą jakość.

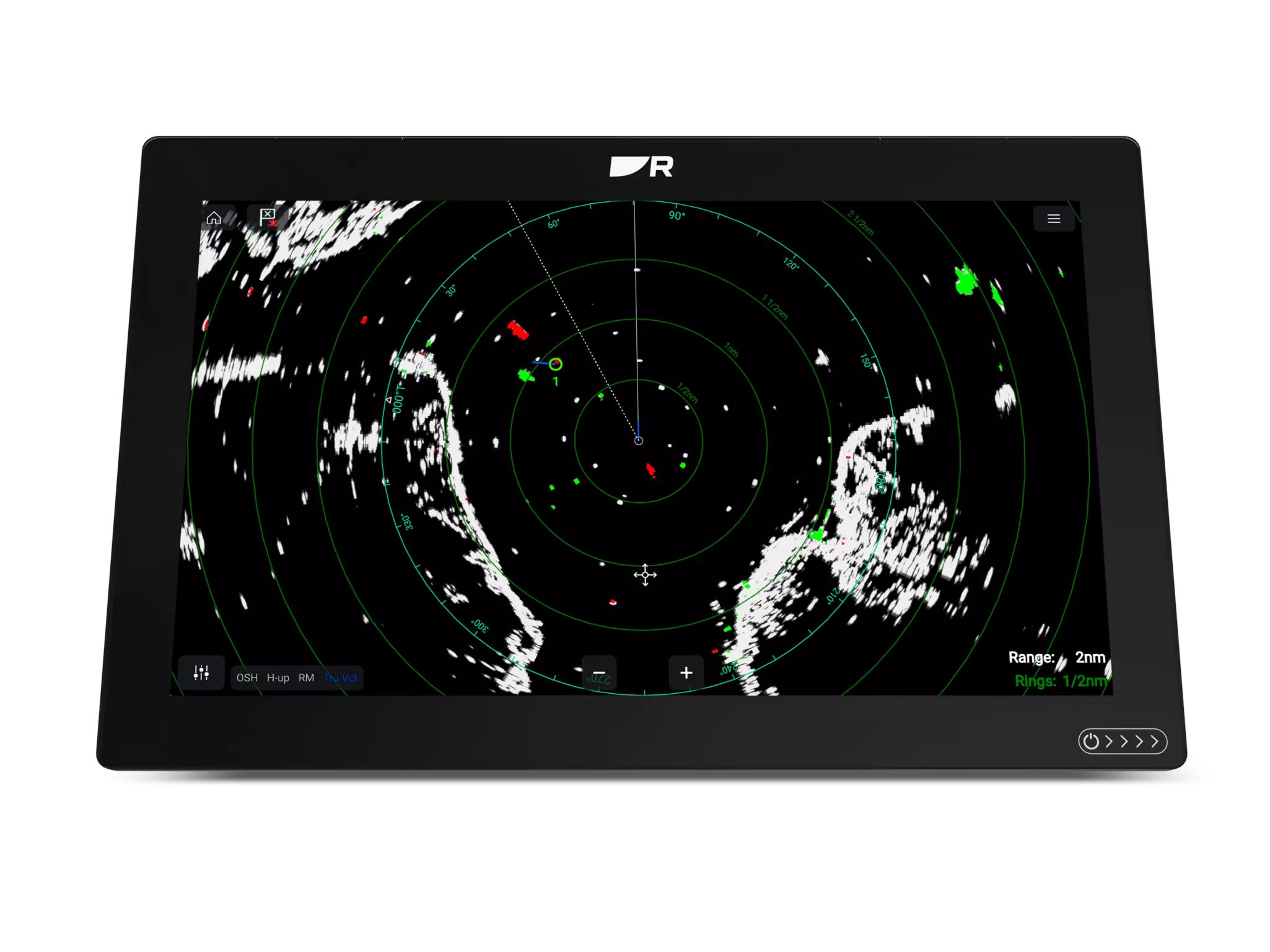

Ulepsz swoją świadomość
Dodaj radar zamknięty Quantum 2 lub otwarty radar Cyclone i nawiguj bezpieczniej dzięki dopplerowskiemu śledzeniu celów i nakładce radaru/mapy.

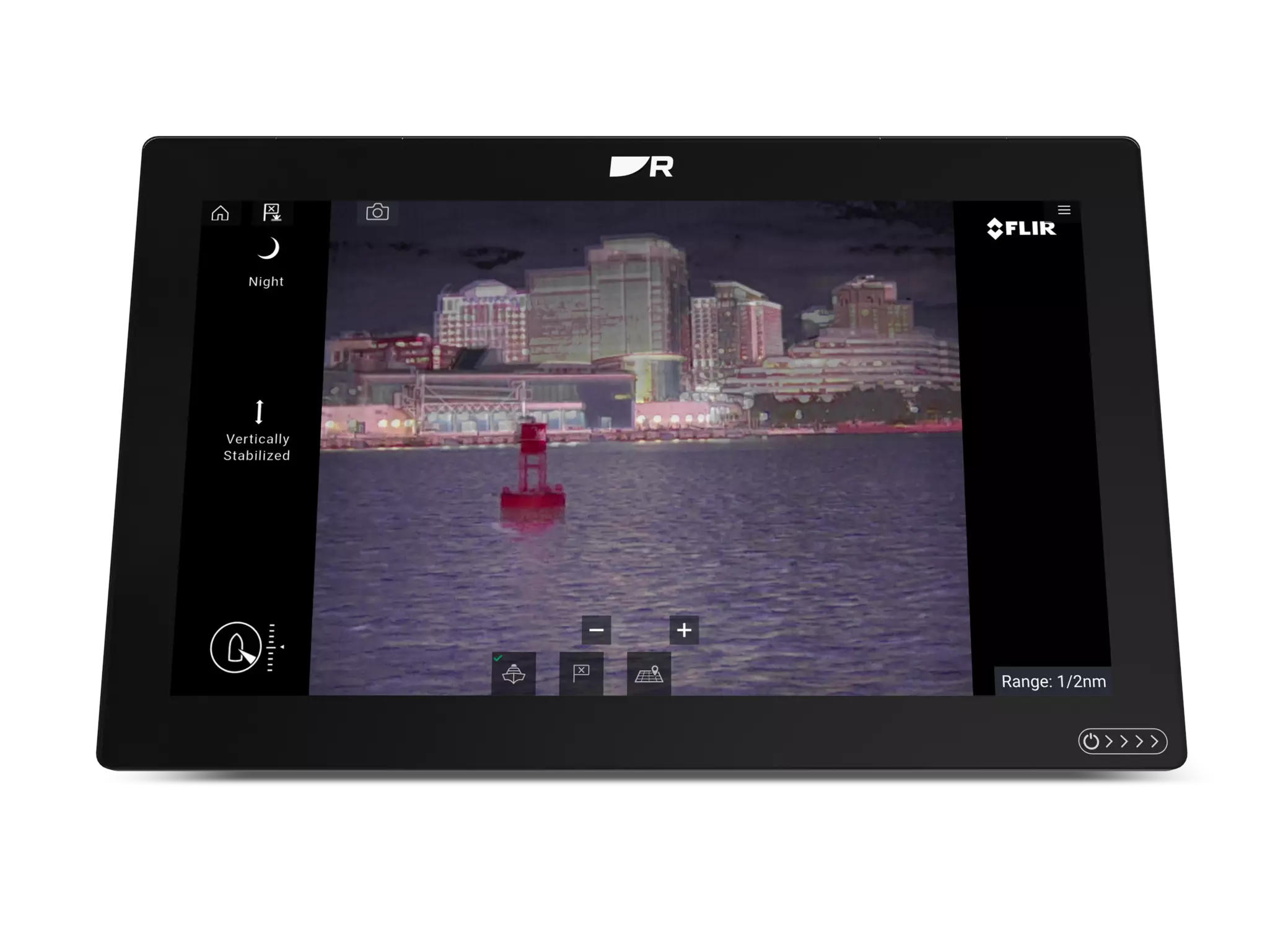

Zamień noc w dzień
Kamery termowizyjne FLIR i Axiom 2 XL zamieniają noc w dzień, zapewniając bezpieczeństwo i pewność żeglugi.

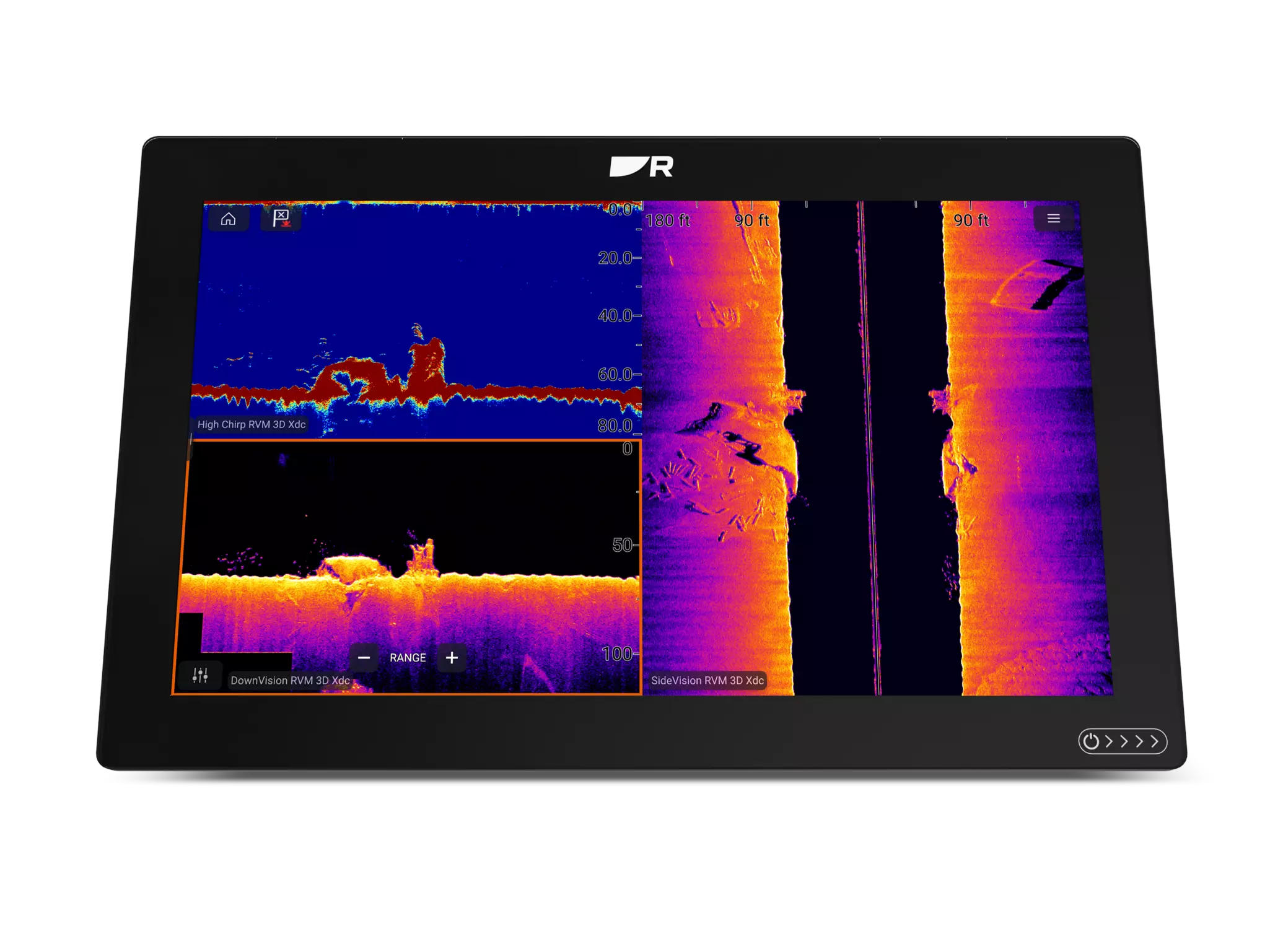

Łów na maksa
Wyposaż Axiom 2 XL w moduły sonaru CHIRP. Wybierz model CP570 do przygód na głębokich wodach lub RVM1600 z RealVision MAX SideVision, DownVision i echosondą wędkarską 3D.

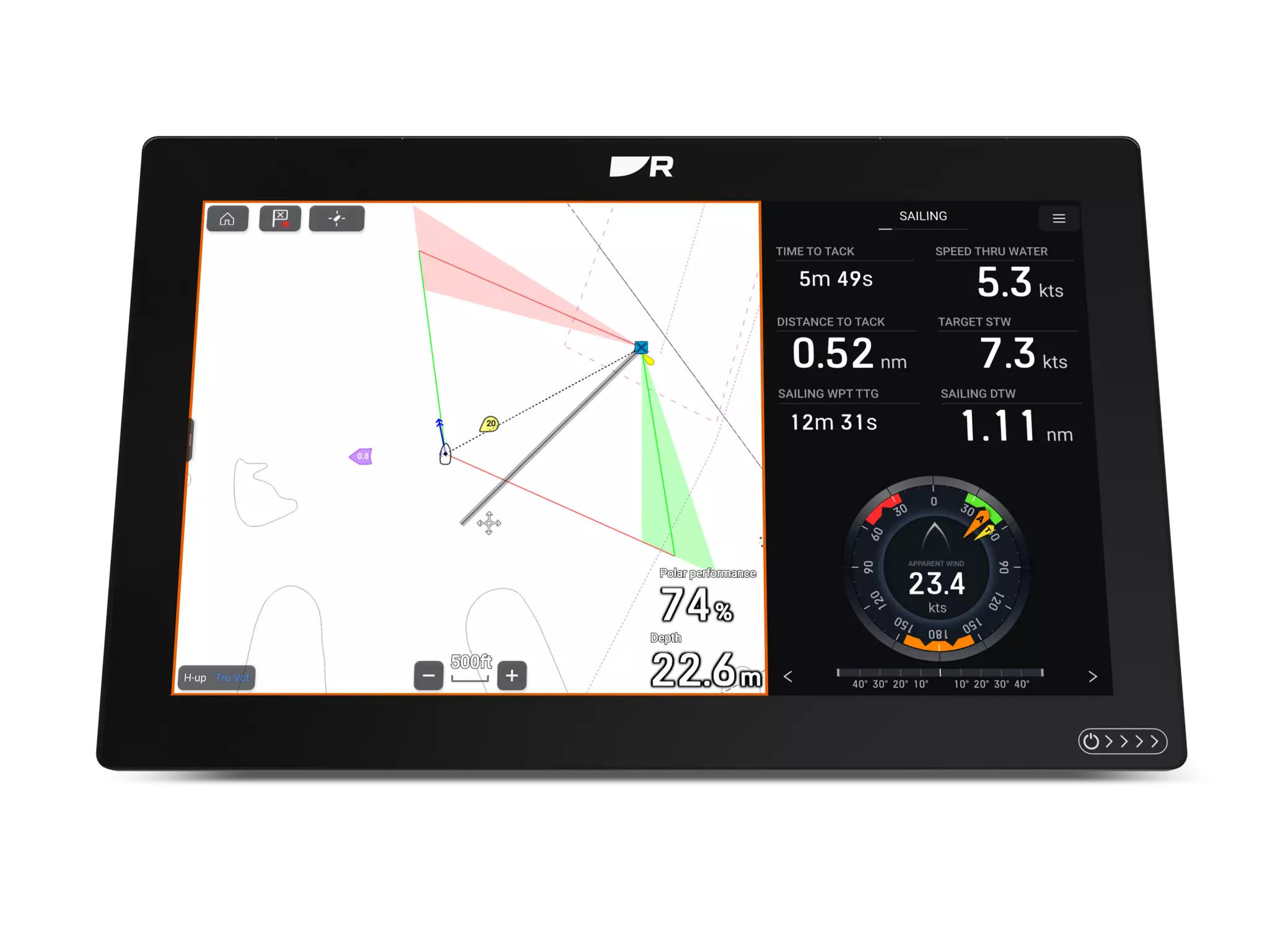

Zaawansowane narzędzia nawigacyjne
Axiom 2 XL oferuje zestaw inteligentnych funkcji żeglarskich, które pomogą Tobie zoptymalizować wydajność pod żaglami, w tym nakładki layline, fabrycznie załadowane polary, cyferblaty żeglarskie i liczniki regatowe.

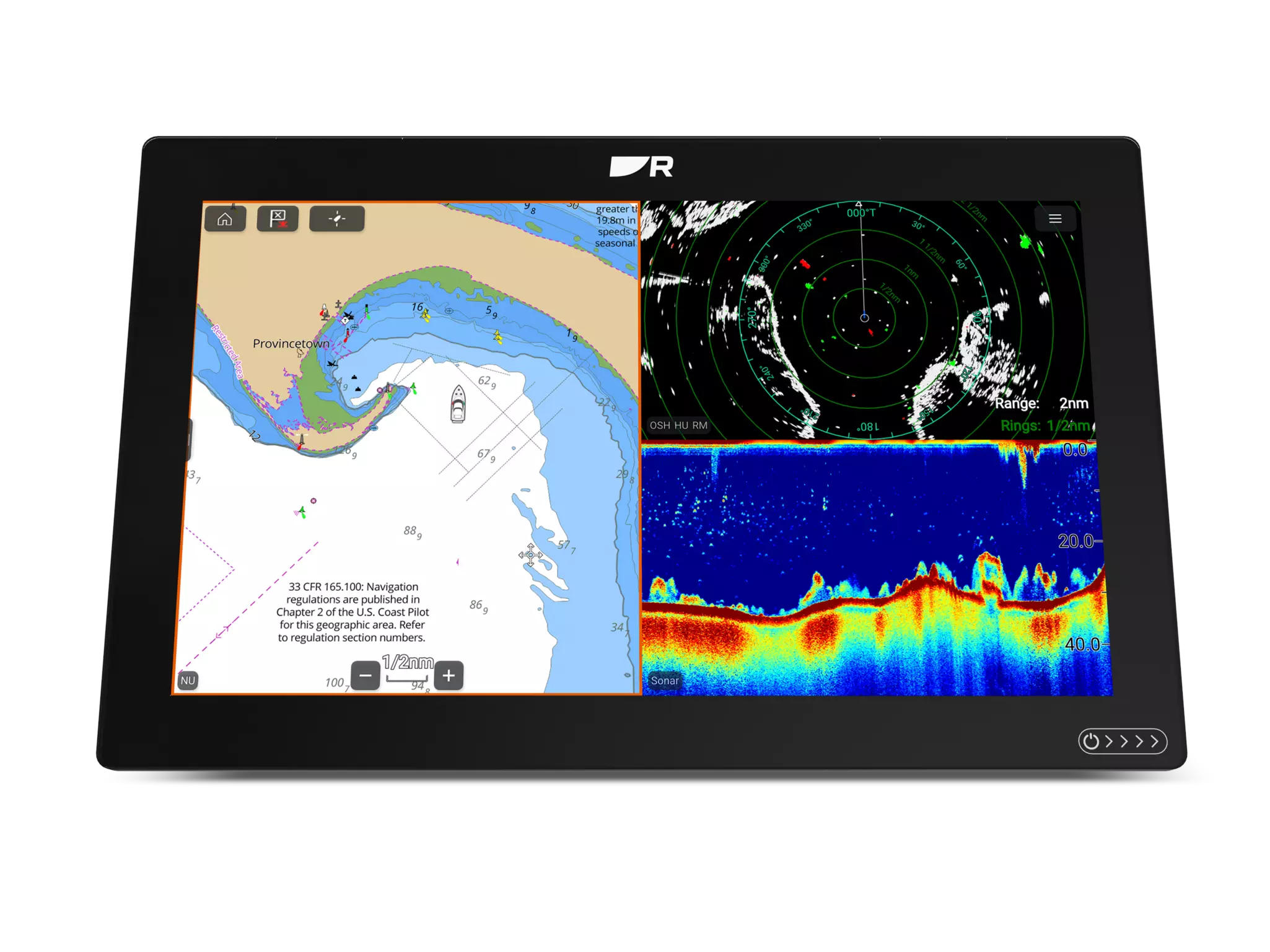

Nawiguj z pewnością
Intuicyjny system operacyjny LightHouse Axiom 2 XL ułatwia wszystko. Zintegruj wszystkie dane nawigacji, silnika i czujników na jednym wyświetlaczu.
Podejmuj mądrzejsze decyzje
Dodaj CAM300 i czujnik AR200 do rzeczywistości rozszerzonej ClearCruise. Zobacz AIS, punkty nawigacyjne i obiekty mapy nałożone na wideo w wysokiej rozdzielczości.

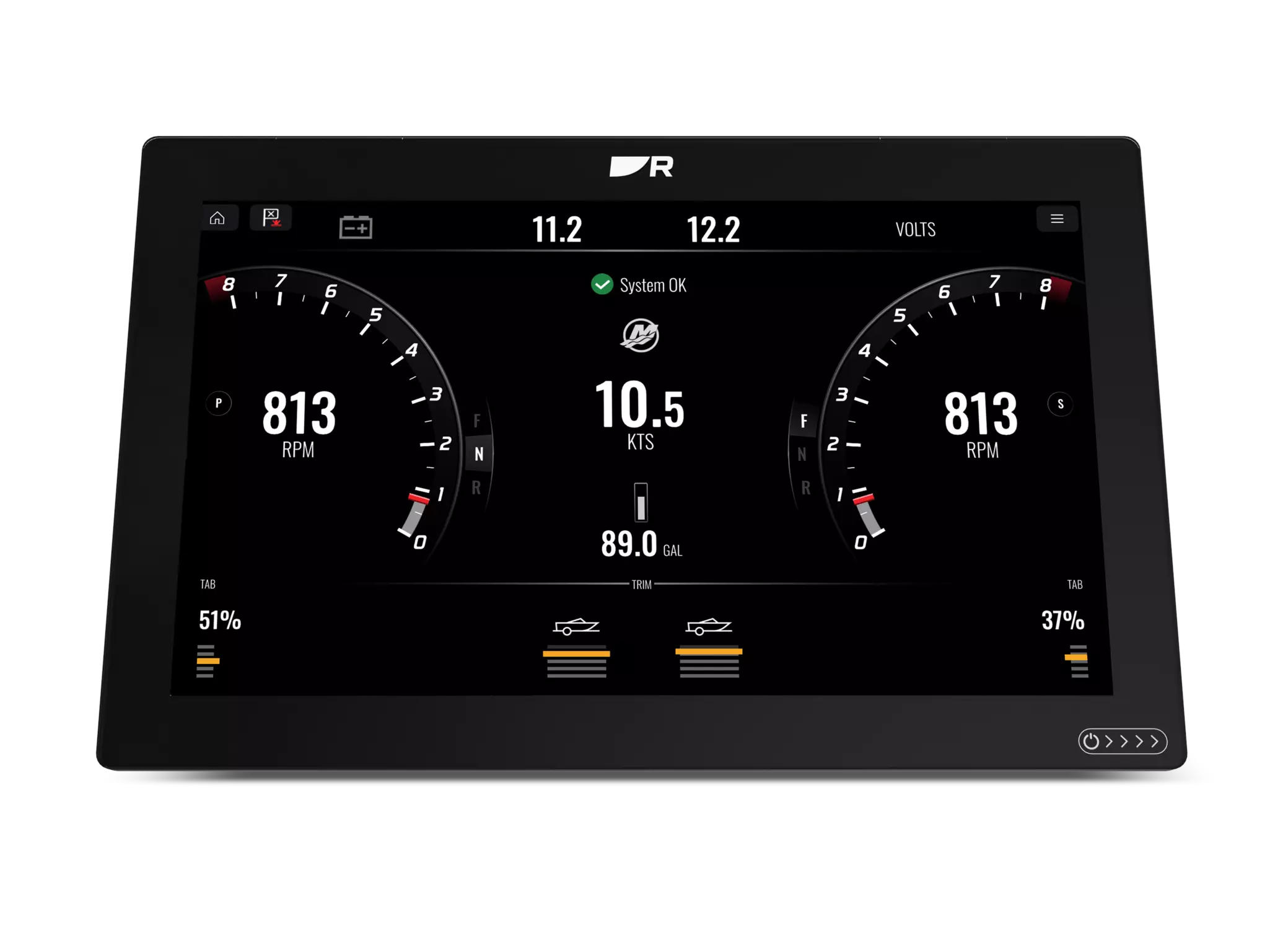

Zaawansowana integracja silnika
Połącz się z silnikami zgodnymi z NMEA2000 lub doświadcz zaawansowanej integracji z silnikami Mercury SmartCraft i Yamaha Command Link.

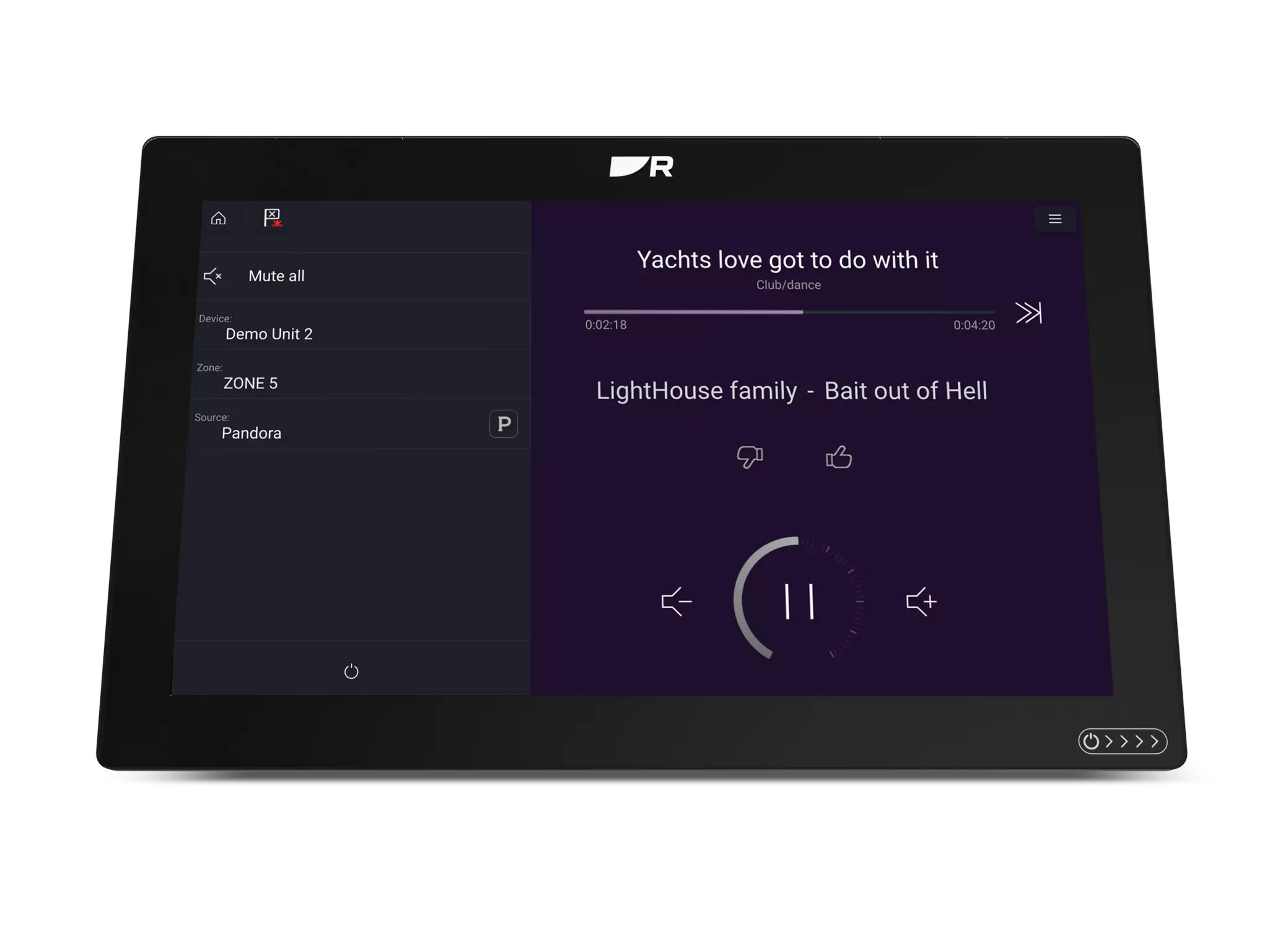

Streamuj, oglądaj i słuchaj
Przesyłaj strumieniowo serwisy Netflix i Spotify, podłączaj i steruj morskimi systemami audio Fusion, JL Audio i Rockford Fosgate lub oglądaj Axiom 2 XL na dużym ekranie z wyjściem HDMI.
MĄDRZEJSZE PŁYWANIE
Pozostań w kontakcie
Dodaj router YachtSense Link i utrzymuj połączenie systemu na pokładzie i poza nim dzięki aplikacji mobilnej Raymarine
Axiom na smartfonie
Wbudowane Wi-Fi pozwala przeglądać i kontrolować Axiom 2 XL na telefonie lub tablecie za pomocą aplikacji mobilnej Raymarine.

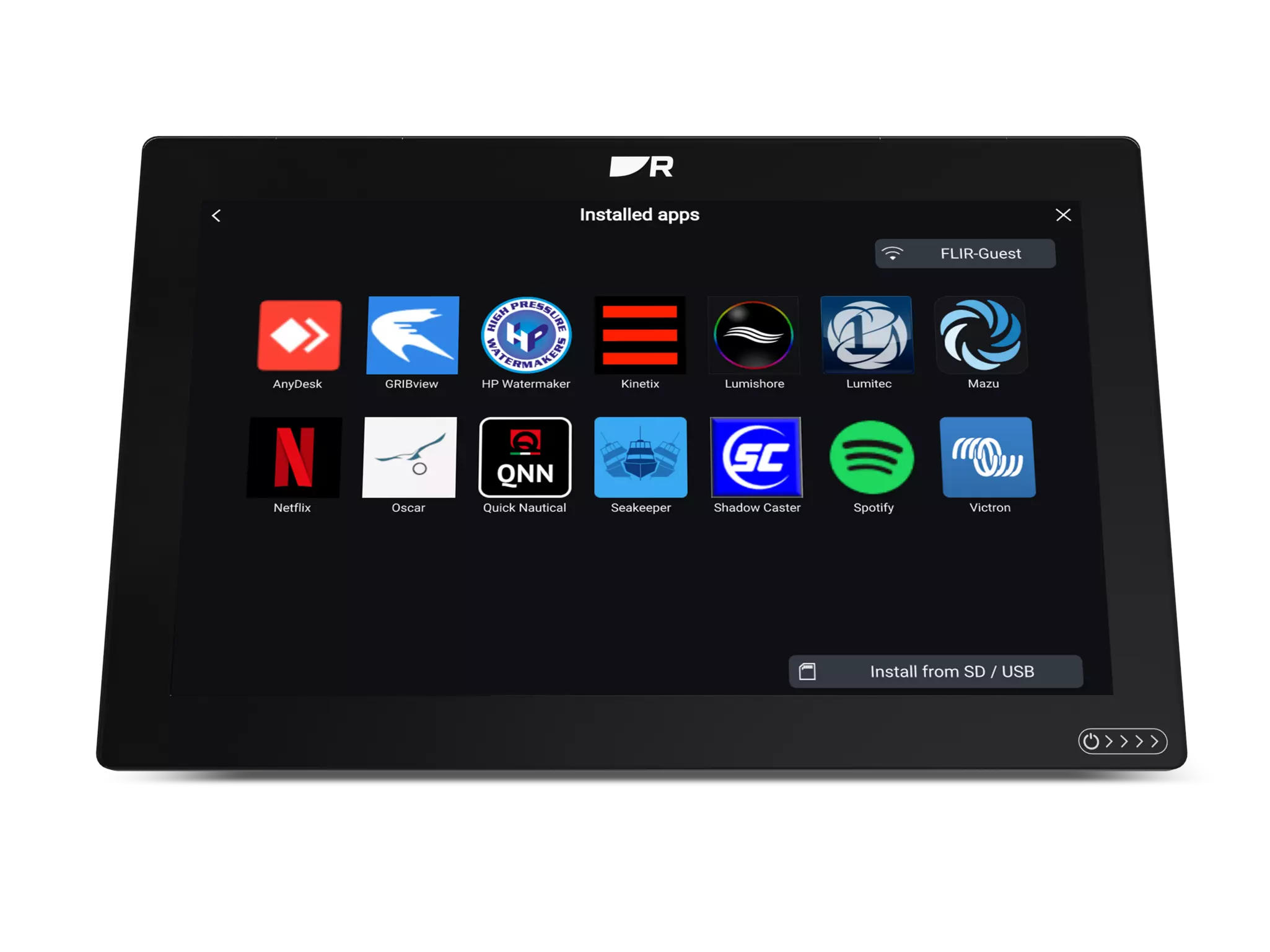

Zrób więcej dzięki aplikacjom LightHouse
Rozszerz możliwości Axiom 2 XL dzięki aplikacjom innych firm od naszych partnerów w dziedzinie technologii morskich.

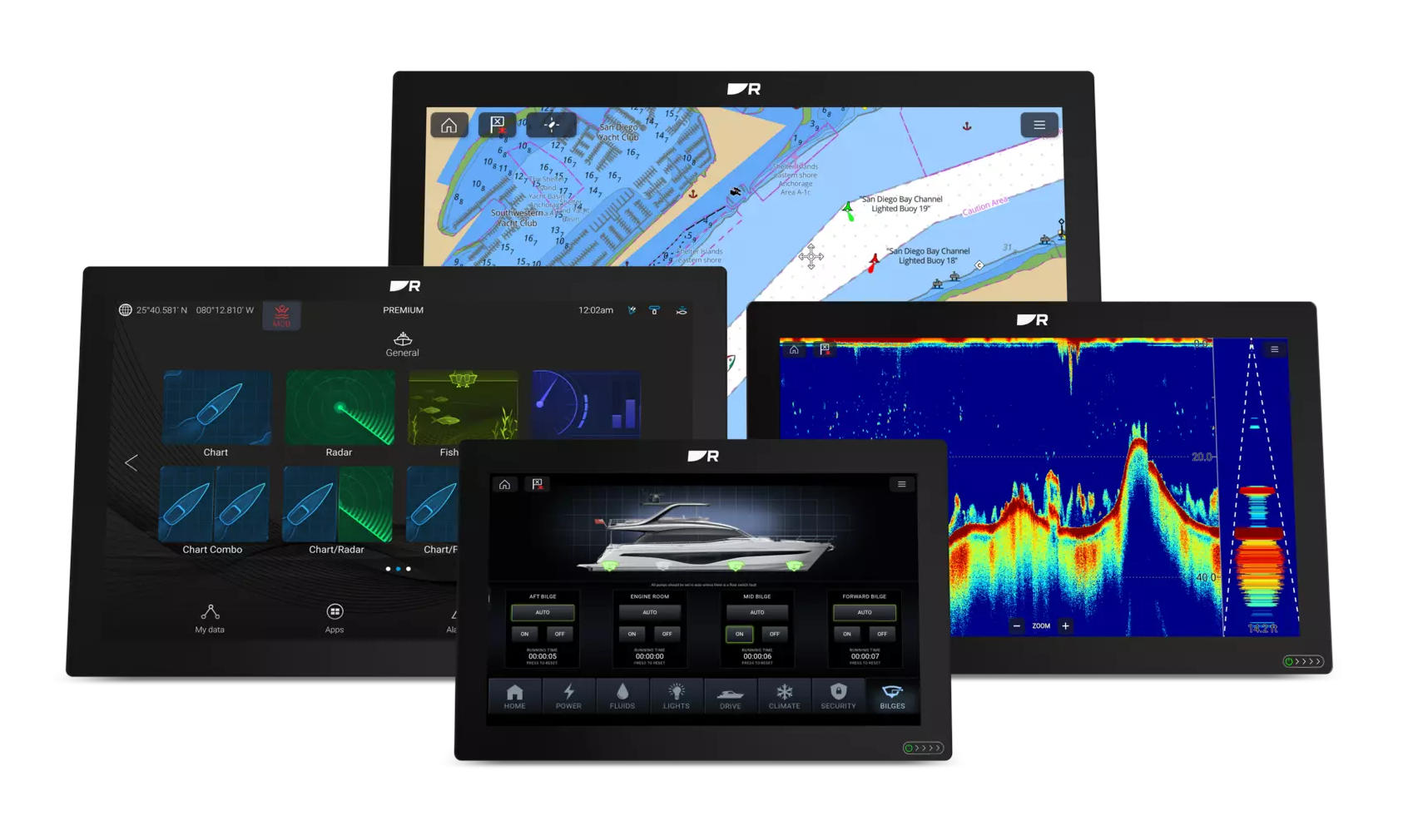

UWOLNIJ MOC AXIOM 2 XL
Trzy porty RayNet Ethernet POE, NMEA2000, wejście HDMI, wyjście HDMI, USB i opcje zdalnej klawiatury dają możliwość zaprojektowania Axiom 2 XL glass bridge z wieloma wskaźnikami wielofunkcyjnymi Axiom, modułami echosondy, radarem morskim, autopilotem, termowizją i wideo kamery.
URZĄDZENIA KOMPATYBILNE Z NMEA2000 I SEATALKNG DLA AXIOM 2 XL

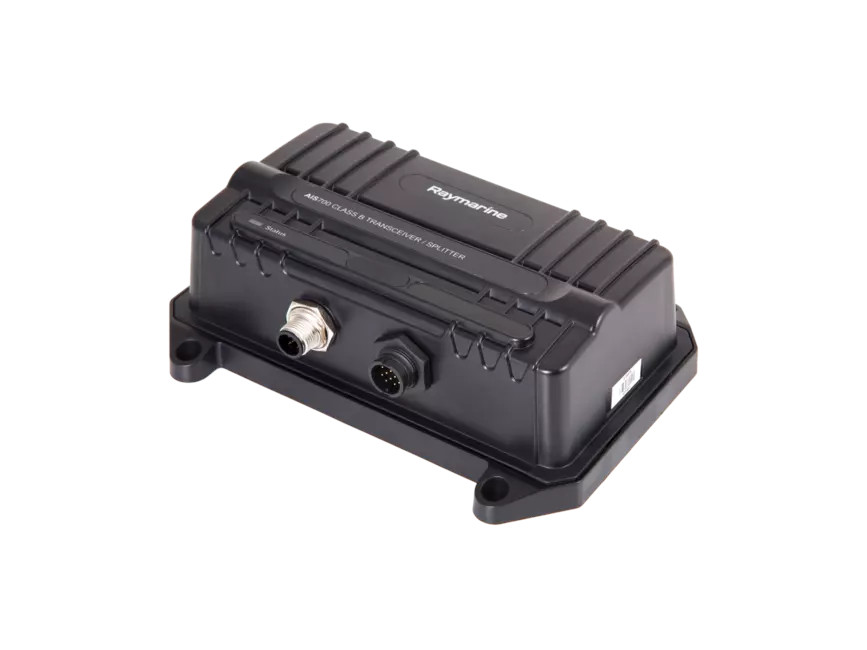

AIS700 - Nadajnik/odbiornik AIS klasy B
AIS700 firmy Raymarine to nadajnik/odbiornik systemu automatycznej identyfikacji (AIS) klasy B z wbudowanym splitterem antenowym.

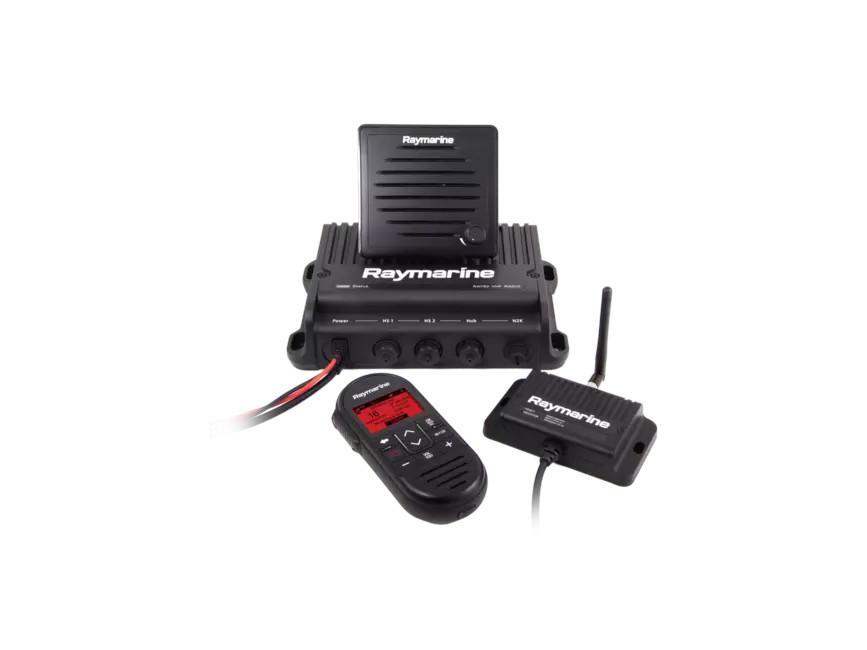

Ray90 i ray91
Eleganckie, modułowe systemy radiowe VHF black box, umożliwiające dyskretny montaż i oszczędność miejsca na desce rozdzielczej.

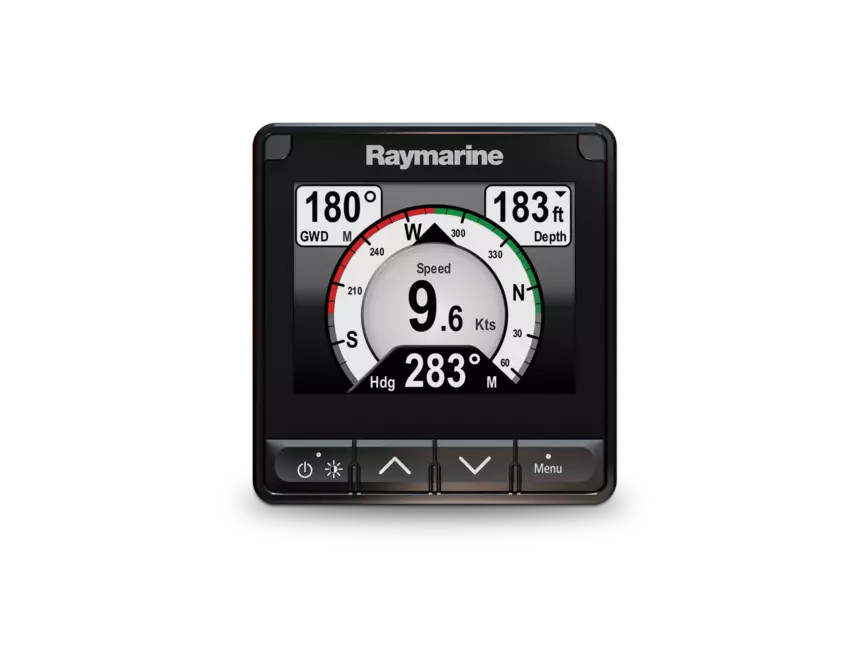

Instrument i70s
Instrument wielofunkcyjny z cyfrowymi, analogowymi i graficznymi wyświetlaczami głębokości, prędkości, wiatru i innych parametrów.

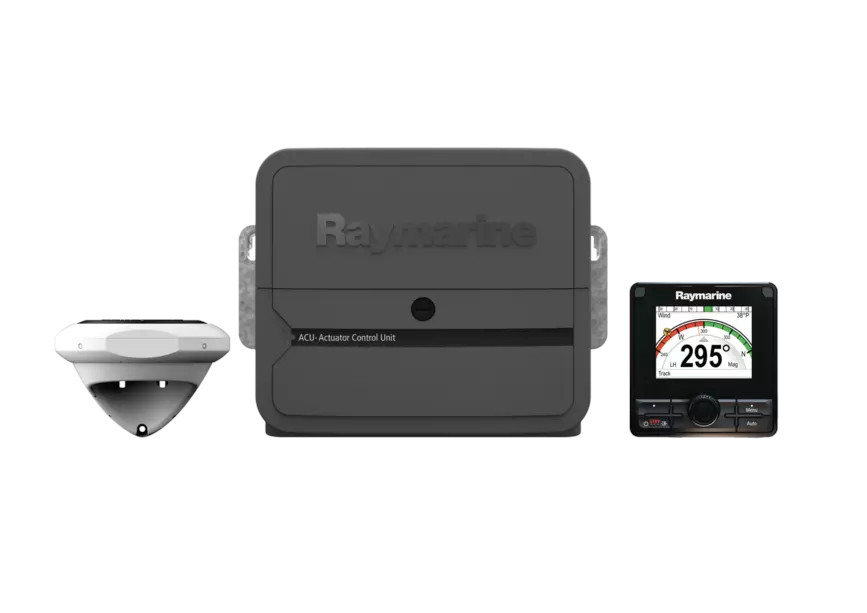

Autopilot EV-400 Power
Autopilot do dużych jachtów motorowych ze sterowaniem hydraulicznym.
URZĄDZENIA SIECIOWE RAYNET DLA AXIOM 2 XL

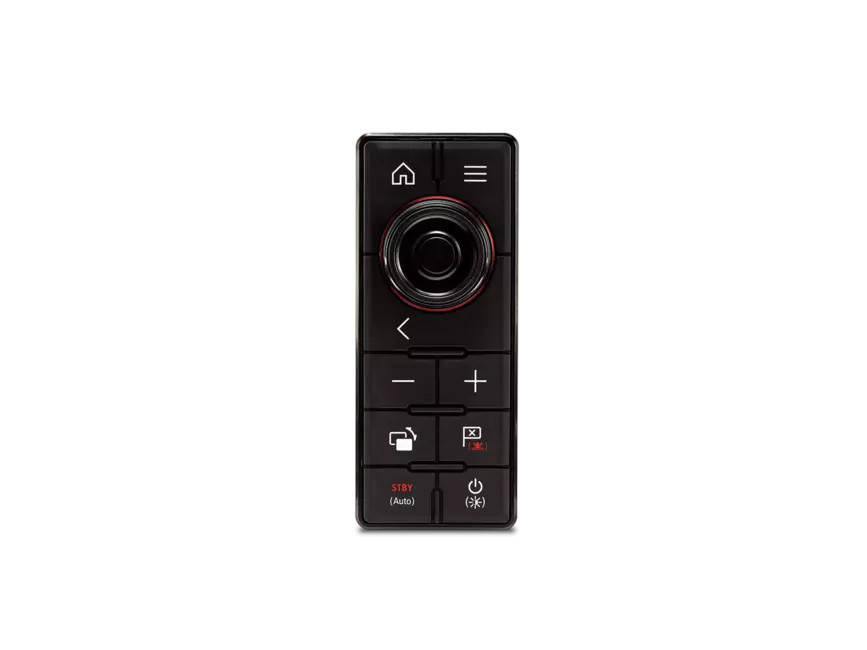

RMK-10
Zdalna klawiatura RMK-10 zapewnia pełną kontrolę ploterów nawigacyjnych Axiom z dowolnego miejsca montażu.

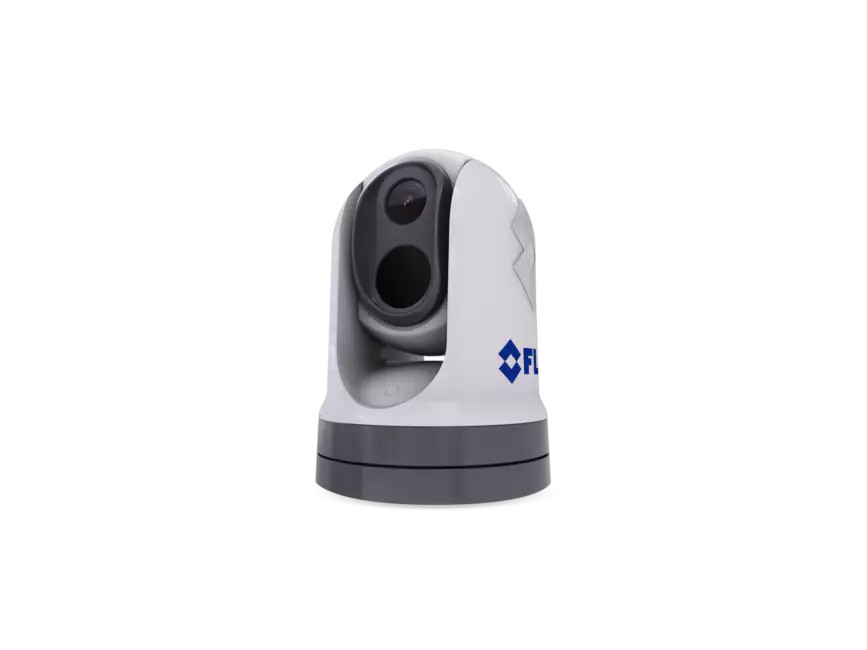

FLIR M364C
Wysokiej jakości multispektralne kamery morskie z aktywną stabilizacją żyroskopową
Cyclone Pro
Otwarta antena radaru o mocy 110 W z technologią kompresji impulsów CHIRP

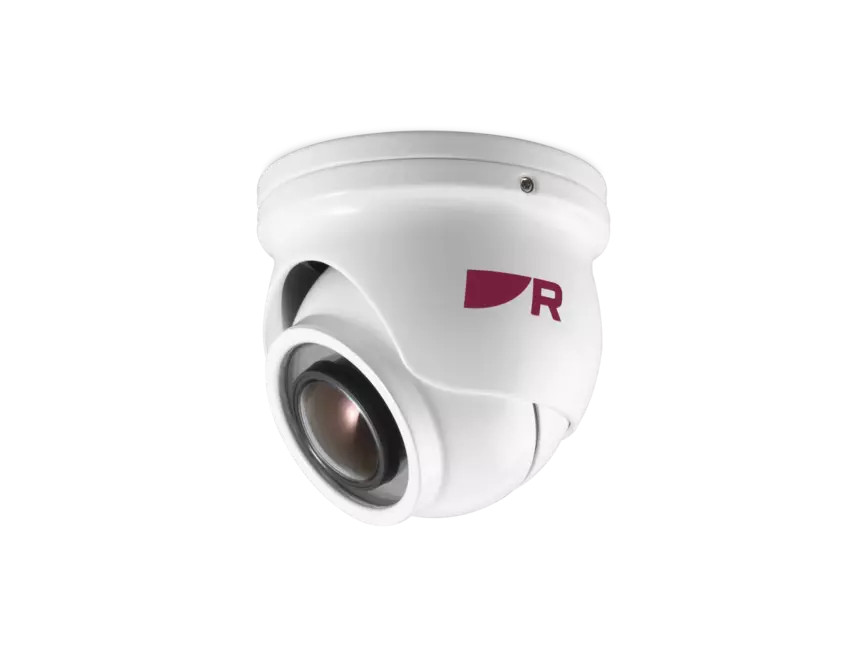

CAM300
Minikamera IP dzień/noc z ultraszerokim polem widzenia przeznaczona do wskaźników wielofunkcyjnych Raymarine Axiom.

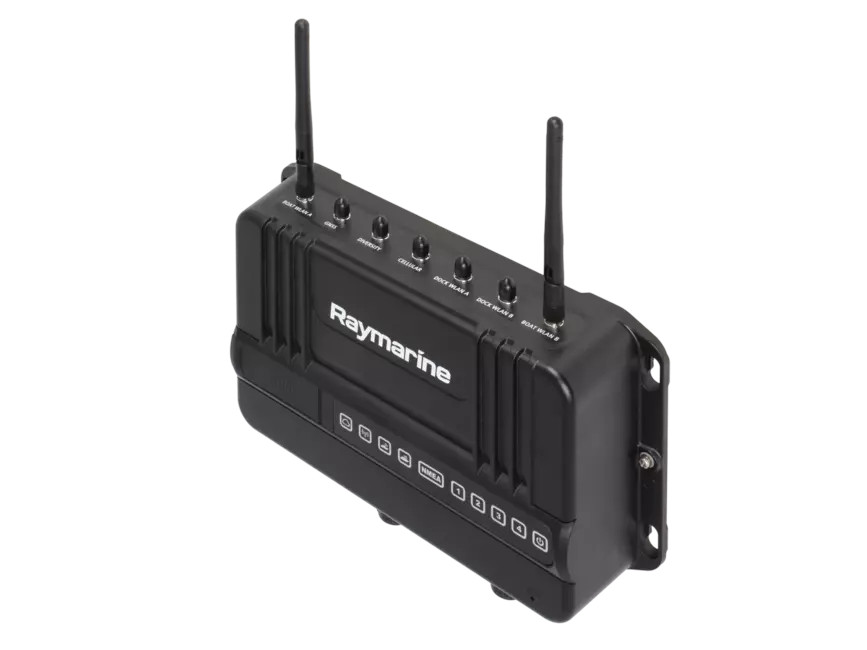

YachtSense Link
Router morski obsługujący 4G z GPS, Wi-Fi, Raynet i cyfrowymi portami wejścia/wyjścia.

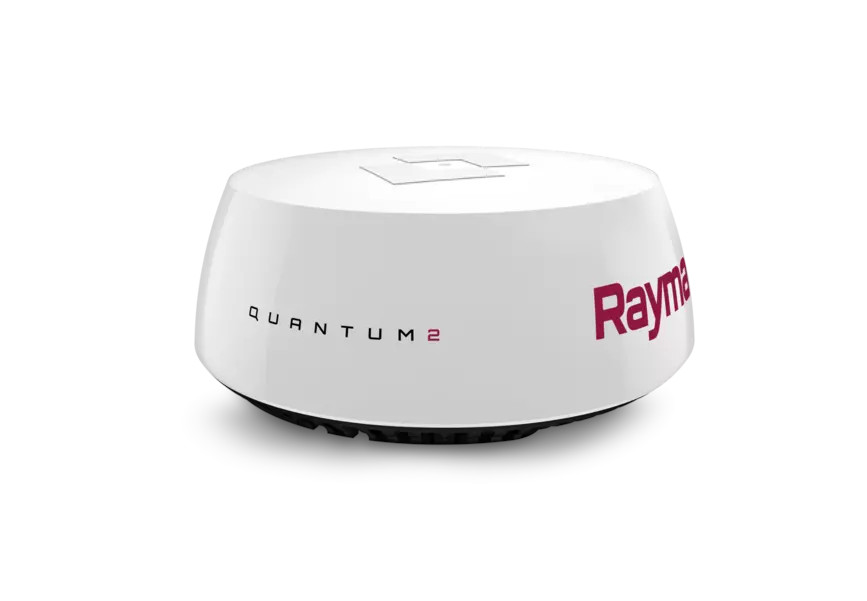

Quantum 2 Q24D Radome
18-calowa antena dopplerowska z kompresją impulsów CHIRP/

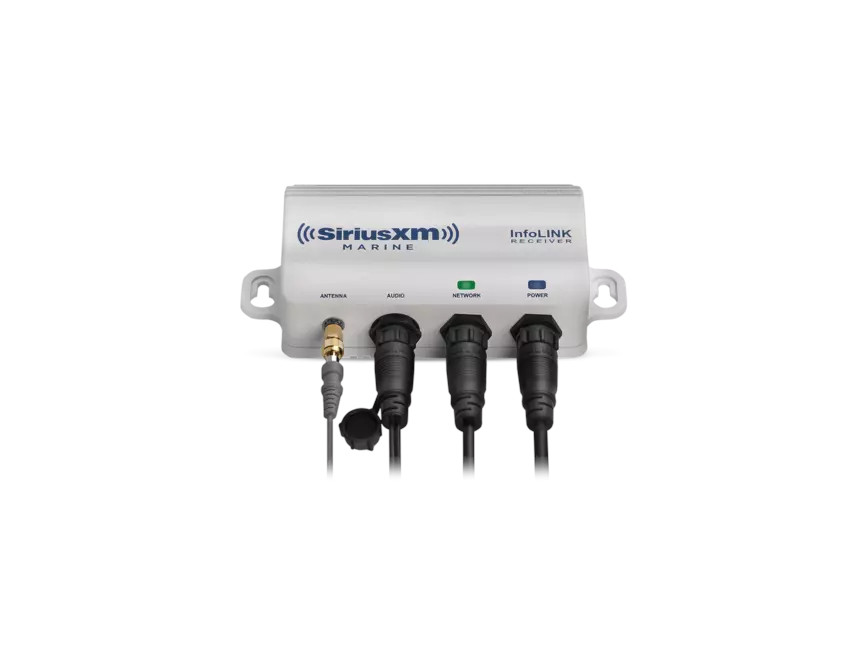

SR200
Odbiornik SiriusXM
Dostępne modele
Axiom 2 XL 16 ploter map; SKU: E70661 - z wyświetlaczem 16"
Axiom 2 XL 16 ploter map zestaw; SKU: T70545 - z wyświetlaczem 16", w zestawie zdalny czytnik kart, moduł alarmu i zestaw okablowania
Axiom 2 XL 19 ploter map; SKU: E70662 - z wyświetlaczem 19"
Axiom 2 XL 19 ploter map zestaw; SKU: T70546 - z wyświetlaczem 19", w zestawie zdalny czytnik kart, moduł alarmu i zestaw okablowania
Axiom 2 XL 22 ploter map; SKU: E70663 - z wyświetlaczem 22"
Axiom 2 XL 22 ploter map zestaw; SKU: T70547 - z wyświetlaczem 22", w zestawie zdalny czytnik kart, moduł alarmu i zestaw okablowania
Axiom 2 XL 24 ploter map; SKU: E70664 - z wyświetlaczem 24"
Axiom 2 XL 24 ploter map zestaw; SKU: T70548 - z wyświetlaczem 24", w zestawie zdalny czytnik kart, moduł alarmu i zestaw okablowania
Specyfikacja techniczna
| Specyfikacja środowiskowa | |
|---|---|
| Temperatura pracy | -25°C to +55°C |
| Temperatura przechowywania | -30°C to +70°C |
| Wilgotność względna | do 93% @ 40°C |
| Oszacowanie wodoodporności | IPx6, IPx7 |
| Specyfikacja fizyczna | |
| Wymiary |
Axiom 2 XL 16: wysokość: 248,22 mm (9,77 cala), szerokość: 394,9 mm (15,55 cala), głębokość (wraz z kablami): 174,95 mm (6,89 cala) Axiom 2 XL 19: wysokość: 289,44 mm (11,40 cala), szerokość, 461,78 mm (18,18 cala), głębokość (wraz z kablami): 174,95 mm (6,89 cala) Axiom 2 XL 22: wysokość: 326,33 mm (12,85 cala), szerokość, 533,56 mm (21,00 cala), głębokość (wraz z kablami): 180,75 mm (7,12 cala) Axiom 2 XL 24: wysokość: 386,84 mm (15,23 cala), szerokość: 578,40 mm (22,77 cala), głębokość (wraz z kablami): 177,39 mm (6,98 cala) |
| Waga |
Axiom XL 16: 5.9 kg Axiom XL 19: 7.6 kg Axiom XL 22: 9.9 kg Axiom XL 24: 11.3 kg |
| Połączenie USB | USB-A: wejście dotykowe, USB-B: wyjście dotykowe |
| Połączenie akcesoriów | USB Micro B |
| Podłączenie anteny GPS | Złącze typu TNC |
| Magazyn zewnętrzny | Wymagany zdalny czytnik kart |
| Połączenie Ethernet | PoE RayNet (10/100/1,000 Mbits/s) x 3 |
| Połączenia HDMI | Wejście HDMI, wyjście HDMI |
| Wyjście audio | Lewe i prawe złącza RCA za pośrednictwem kabla zasilania/wideo/audio. |
| Analogowe połączenia wideo | Złącza kompozytowe BNC x 2 (złącze alarmu/wideo 1, kabel zasilania/danych/wideo wideo 2) |
| Obsługa NMEA 0183 | Poprzez NMEA2000 przy użyciu konwertera NMEA 0183 do NMEA 2000 (kod: A80721) |
| Połączenie NMEA2000 | Wtyk DeviceNet |
| Połączenia bezprzewodowe | Bluetooth: V4.0, Wi-Fi: Dual band (2.4 GHz i 5 GHz) 802.11/b/g/n |
| Podłączenie alarmu zewnętrznego | Gołe końce przewodów x 2 |
| Magazyn wewnętrzny | 64 GB Solid State |
| LCD | |
| Rozdzielczośc |
Axiom 2 XL 16: 1920 x 1080 pikseli Axiom 2 XL 19: 1920 x 1080 pikseli Axiom 2 XL 22: 1920 x 1080 pikseli Axiom 2 XL 24: 1920 x 1200 WUXGA |
| Rozmiar (przekątna) |
Axiom 2 XL 16: 15.6" Axiom 2 XL 19: 18.5" Axiom 2 XL 22: 21.5" Axiom 2 XL 24: 24" |
| Podświetlenie |
Axiom XL 16: 1300 nitów / 1300 cd/m2 Axiom XL 19: 1200 nitów / 1200 cd/m2 Axiom XL 22: 1275 nitów / 1275 cd/m2 Axiom XL 24: 1300 nitów / 1300 cd/m2 |
| Kąt widzenia |
Axiom 2 XL 16: Góra 88° / Dół 88° / Lewo 88° / Prawo 88° Axiom 2 XL 19: Góra 88° / Dół 88° / Lewo 88° / Prawo 88° Axiom 2 XL 22: Góra 89° / Dół 89° / Lewo 89° / Prawo 89° Axiom 2 XL 24: Góra 89° / Dół 89° / Lewo 89° / Prawo 89° |
| Współczynnik |
Axiom 2 XL 16: 16:9 Axiom 2 XL 19: 16:9 Axiom 2 XL 22: 16:9 Axiom 2 XL 24: 16:10 |
| Typ | IPS (In-Plane Switching) |
| Głębia koloru | 24-bity |
| Liczba jednoczesnych dotknięć | 2 |
| Zasilanie | |
| Pobór energii @ 12 V dc |
Axiom 2 XL 16: 76.56 W Axiom 2 XL 19: 85.42 W Axiom 2 XL 22: 94.25 W Axiom 2 XL 24: 92.5 W |
| Pobór energii @ 24 V dc |
Axiom 2 XL 16: 71.53 W Axiom 2 XL 19: 73.98 W Axiom 2 XL 22: 79.46 W Axiom 2 XL 24: 77.96 W |
| Prąd wyłączony @ 12 V dc | PoE: 2,135 mA (25.62 W), bez PoE: 352 mA (4.32 W) |
| Prąd wyłączony @ 24 V dc | PoE: 1,161 mA (27.6 W), bez PoE: 352 mA (5.54 W) |
| Zakres napięcia roboczego PoE | 9.5 V dc do 32 V dc |
| Prąd |
Axiom 2 XL 16: 8.56 A Axiom 2 XL 19: 8.98 A Axiom 2 XL 22: 10.12 A Axiom 2 XL 24: 10.03 A |
| Zakres napięcia roboczego | 8 V dc to 32 V dc |
| Oszacowanie bezpiecznika | 15 A |
| Nominalne napięcie zasilania | |
| LEN (Numer równoważności obciążenia NMEA 2000) | 1 |
Co jest w pudełku
1. Wskaźnik MFD (ploter map)
2. Taśma uszczelniająca montażowa
3. Tylne listwy montażowe x 2
4. Mocowania listwy montażowej (M5x20 pozi z łbem stożkowym) x 4
5. Mocowania montażowe: Śruby (M5x35), Podkładki faliste (M5), Nakrętki (M5) Stopki montażowe x 4
6. Opcjonalne połączenie uziemiające (śruba (M3x5), podkładka sprężysta (M3), zacisk (M3))
7. Dokumentacja
8. Kabel adaptera DeviceNet do SeaTalkng 1 m
9. Kabel sieciowy RayNet (żeński) do RayNet (żeński) 2 m
10. Kabel zasilający/wideo/audio 1,5 m (4,92 stopy) kątowy
Wskaźniki wielofunkcyjne serii Axiom 2 XL dostępne są na zamówienie. Kontakt
