7 i 9-calowe wskaźniki wyczynowe. Najnowsze instrumenty żeglarskie z opcjami montażu pionowego i poziomego oraz pojedynczym kablem do transmisji danych i zasilania ułatwiającym instalację.

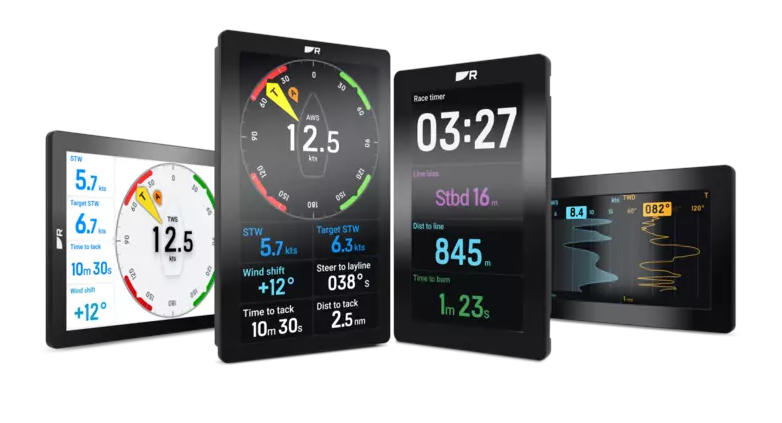

Wskaźniki serii Alpha to wyświetlacze dotykowe o wysokiej widoczności, z w pełni konfigurowalnymi danymi instrumentów morskich i wyświetlaczami graficznymi, które pomogą w podejmowaniu mądrzejszych decyzji żeglarskich. Zaprojektowana do montażu na sterze lub maszcie, seria Alpha jest sterowana i dostosowywana za pomocą ekranu dotykowego lub umożliwia zdalne sterowanie wskaźnikami Alpha z podłączonego do sieci plotera nawigacyjnego Raymarine Axiom.
Dostępne w rozmiarach wyświetlaczy 7" i 9" z możliwością montażu zarówno w widoku pionowym, jak i poziomym. Wskaźniki Alpha Performance zapewniają nowy poziom wszechstronności wśród wyświetlaczy instrumentów morskich.
NAJLEPSZY WSKAŹNIK ŻEGARSKI

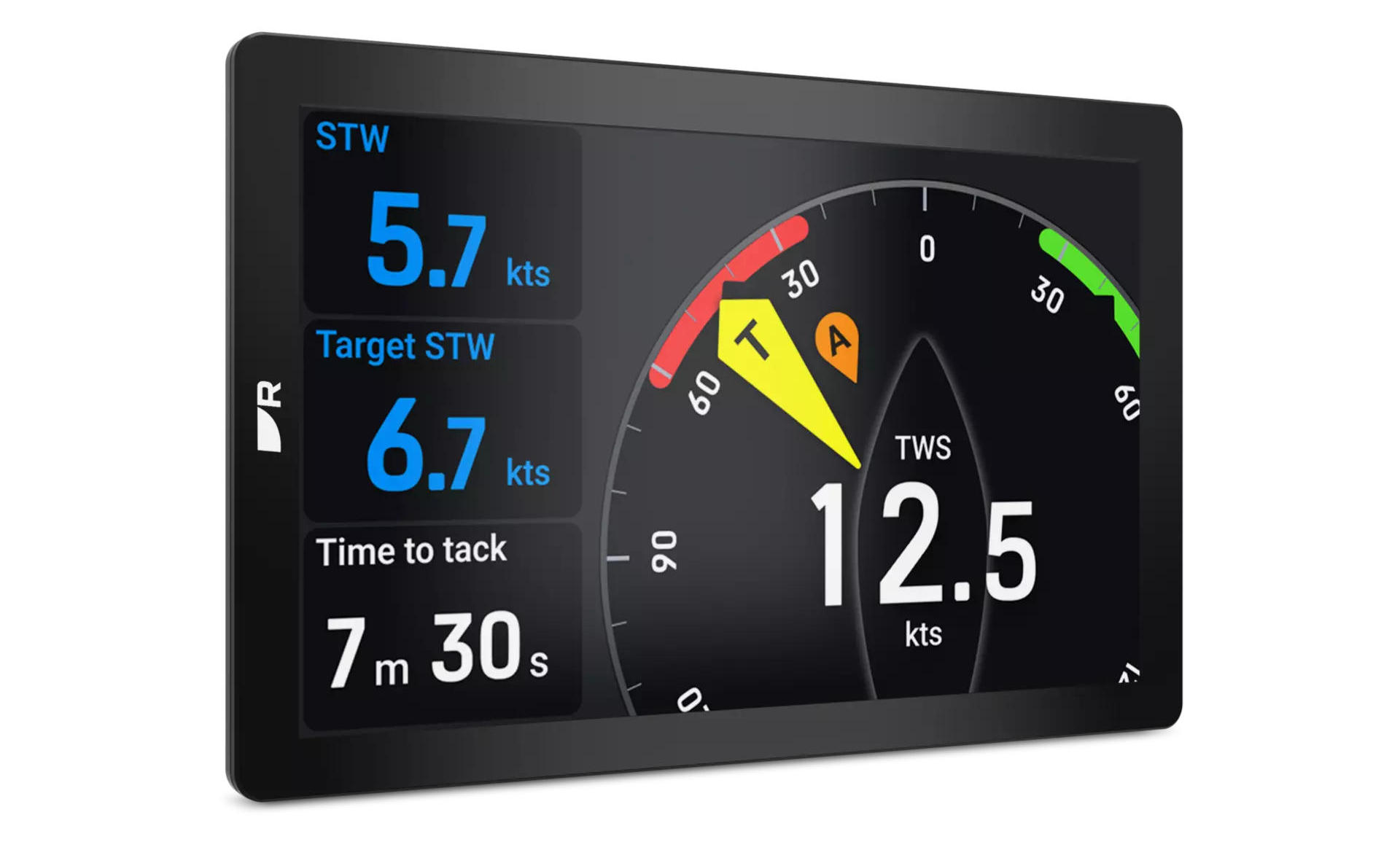

Wskaźniki Alpha Performance Displays to najbardziej wszechstronne wskaźniki danych morskich. Instrumenty z ekranami dotykowymi o wysokiej jasności i szerokimi kątami widzenia zapewniają doskonałą widoczność z dowolnego miejsca na pokładzie. Rozbudowane opcje cyferblatów i widżety panelu danych Alpha sprawiają, że krytyczne dane dotyczące żeglugi, nawigacji i silnika są łatwe do zinterpretowania na pierwszy rzut oka.
OPTYMALNA WYDAJNOŚĆ

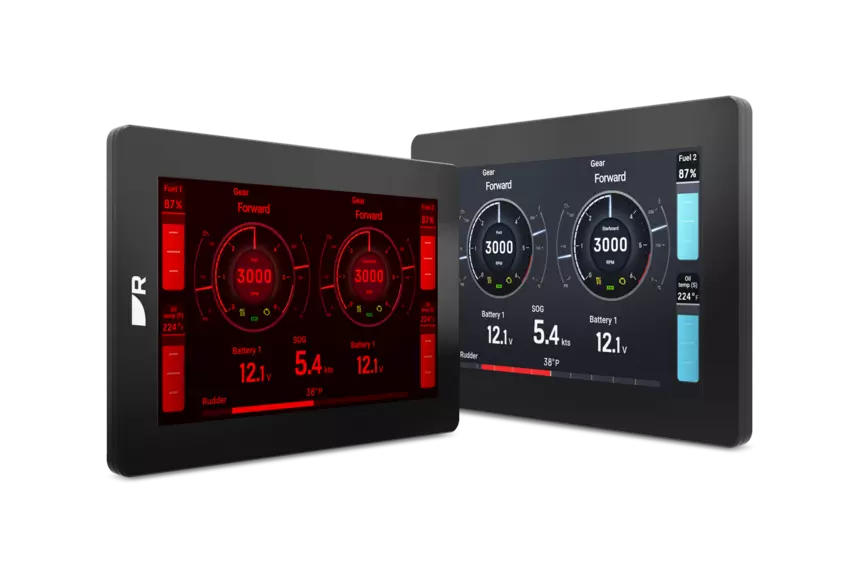

Dobra widoczność
Spolaryzowane wyświetlacze przystosowane do okularów przeciwsłonecznych, z wyjątkowo szerokimi kątami widzenia, widoczne na maszcie lub w odległym miejscu

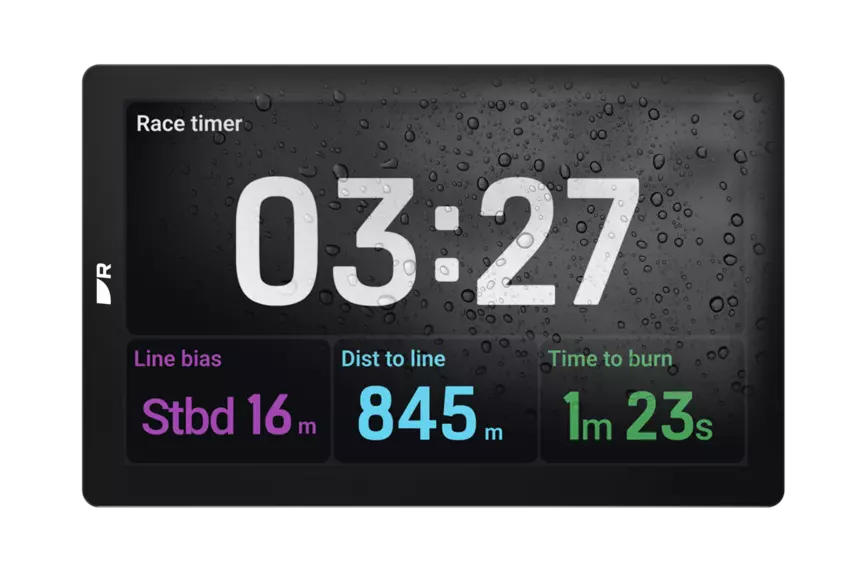

Wytrzymała konstrukcja
Testowane w ekstremalnych warunkach i zbudowane z ekskluzywnej nanopowłoki HydroToughTM, która odpycha wodę i oleje, zapewniając niezawodne sterowanie za pomocą ekranu dotykowego
Pełna skalowalność
Pojedynczy kabel zasilający i do transmisji danych, co pozwala na mniejszą liczbę kabli biegnących przez pokład i maszt. Obsługa łączenia łańcuchowego do 4 wyświetlaczy Alpha
BĄDŹ LEPSZYM ŻEGLARZEM

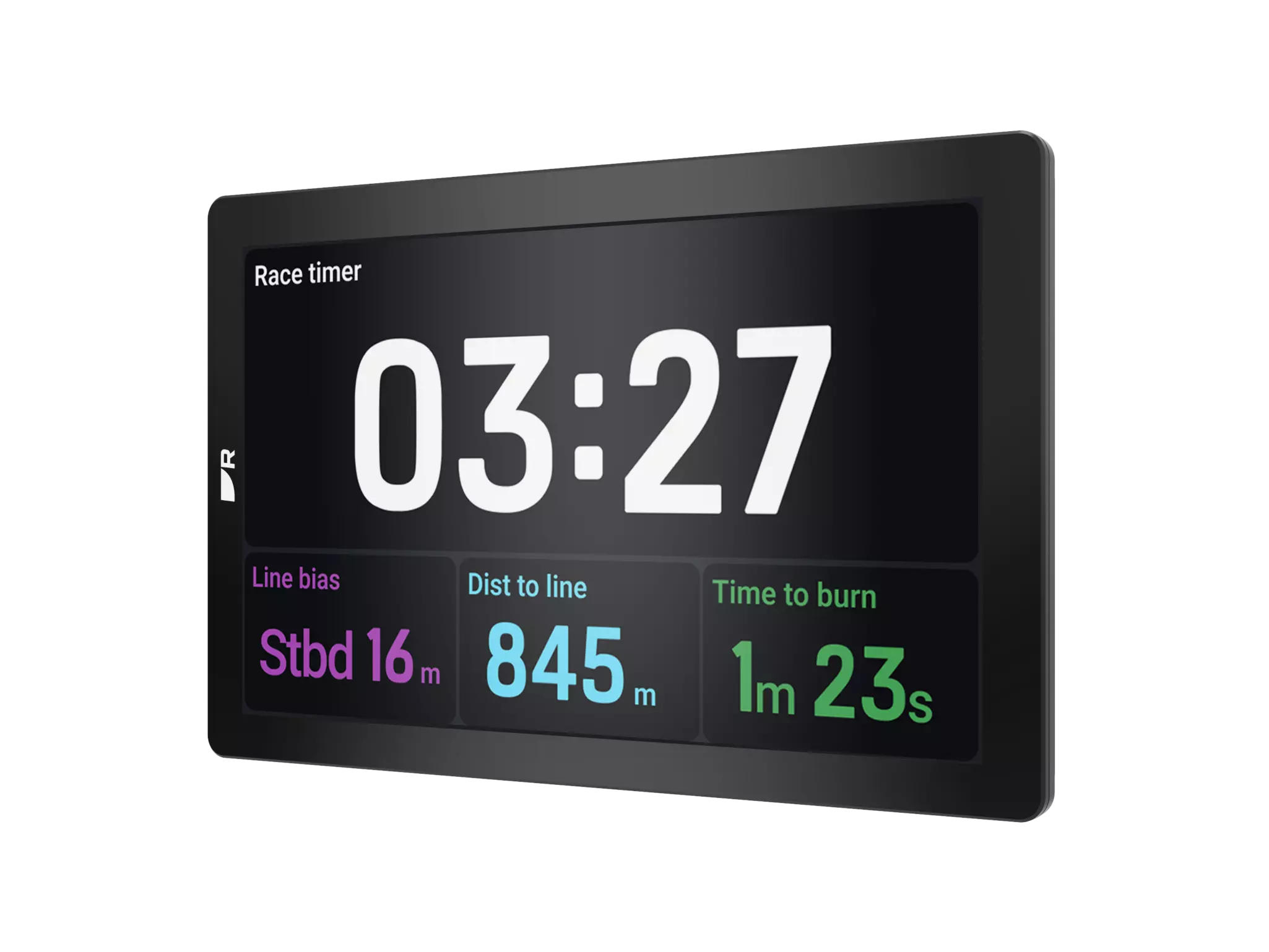

Taktyczna świadomość
Intuicyjnie zaprojektowane graficzne wskaźniki instrumentu , celujące w rozszerzenie taktycznej świadomości i ułatwiające podjęcie dobrej decyzji na wodzie.

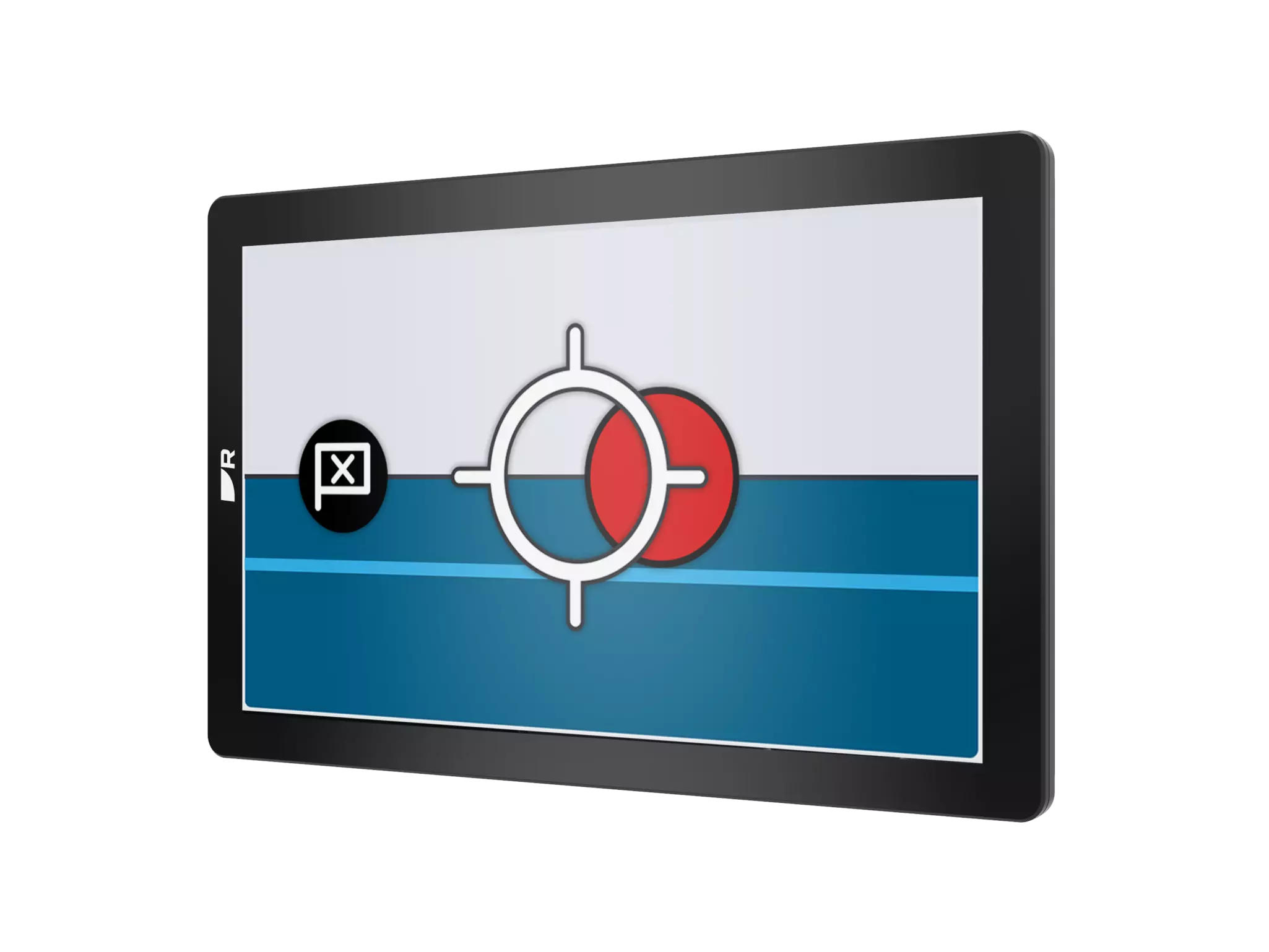

Cel SailPoint™
Tryb SailPoint™ zapewnia wizualne odniesienie docelowego kąta wiatru, dzięki czemu osiągniesz maksymalne VMG pod wiatr lub z wiatrem.

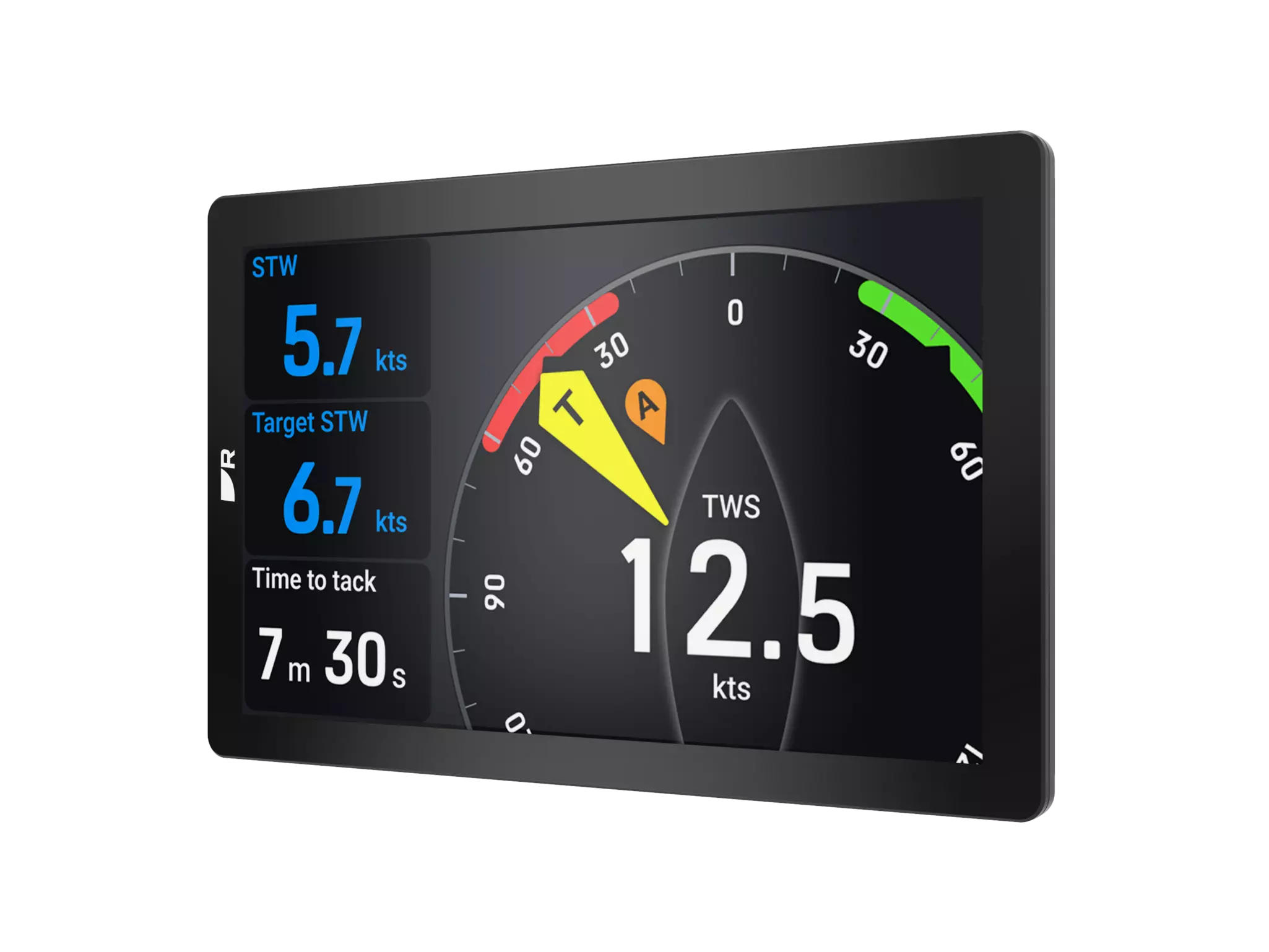

Dynamiczny wiatr
Wskaźnik dynamicznego wiatru zapewnia automatyczne zbliżenie (zoom) dla najbardziej krytycznej części wskaźnika instrumentu w oparciu o kierunek wiatru.
SYSTEMY ALPHA ZE WSKAŹNIKAMI AXIOM

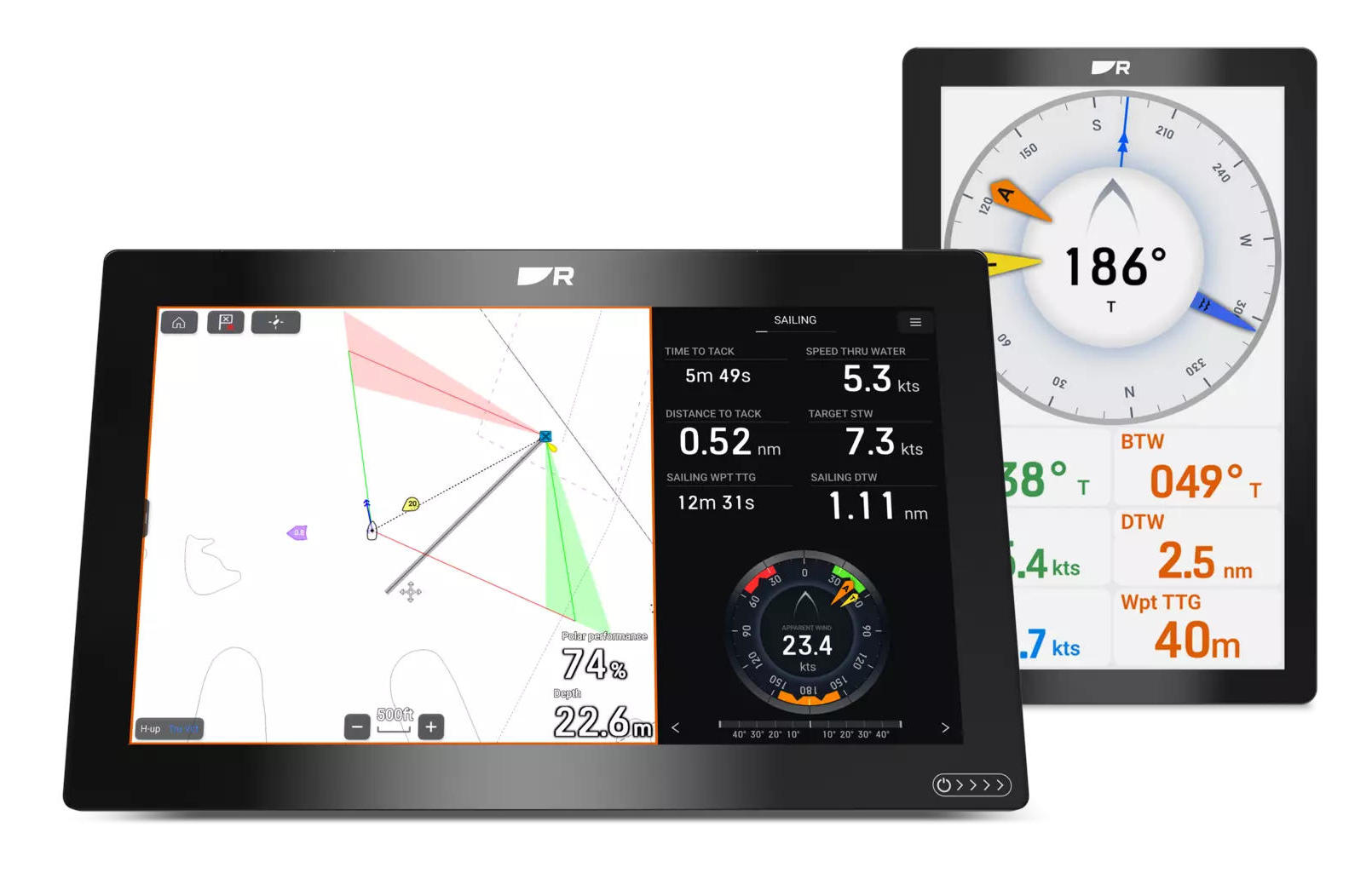

Wskaźniki Alpha Performance są instrumentami towarzyszącymi dla wskaźników wielofunkcyjnych Raymarine Axiom. Prosty kabel RayNet Ethernet pomiędzy Axiom a wskaźnikiem Alpha udostępni wskaźnikowi Alpha dostęp do przetworników podłączonych do Axiom oraz urządzeń NMEA2000/SeaTalk NG.
Po sparowaniu z siecią Axiom, można dostosować i skonfigurować wskaźnik Alpha jako potężny i wydajny instrument żeglarski, nawigacyjny oraz jako instrument danych silnika.

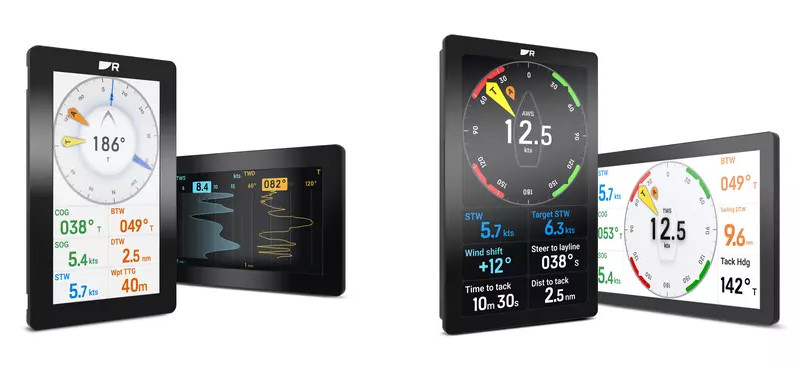

WARIANTY WSKAŹNIKÓW ALPHA
Wybierz wyświetlacz 7-calowy lub 9-calowy lub wykorzystaj oba rozmiary w ramach połączonej sieci z ploterem nawigacyjnym Axiom. Kable zasilające i sieciowe sprzedawane są osobno.
Kody produktów:
E70649 - wskaźnik Alpha 7"
E70650 - wskaźnik Alpha 9"
Media
Specyfikacja techniczna
| Specyfikacja fizyczna | |
|---|---|
| Szerokość |
wskaźnik Alpha 7" - 120.1 mm wskaźnik Alpha 9" - 148.9 mm |
| Wysokość |
wskaźnik Alpha 7" - 188.4 mm wskaźnik Alpha 9" - 235.9 mm |
| Głębokość |
wskaźnik Alpha 7" - 32 mm wskaźnik Alpha 9" - 34 mm |
| Odległość separacji portów |
5.71 mm |
| Waga |
wskaźnik Alpha 7" - 0.72 kg wskaźnik Alpha 9" - 1.18 kg |
| Zasilanie | |
| Nominalne napięcie zasilania |
12 V / 24 V DC |
| Zakres napięcia pracy |
10.8 V to 32 V DC |
| Prąd |
wskaźnik Alpha 7" - 0.84 A (nominalnie) @ 12 V DC / 0.43 A (nominalnie) @ 24 V DC wskaźnik Alpha 9" - 1.02 A (nominalnie) @ 12 V DC / 0.52 A (nominalnie) @ 24 V DC |
| Pobór prądu |
wskaźnik Alpha 7" - 10 W (maksymalnie) wskaźnik Alpha 9" - 12 W (maksymalnie) |
| Oszacowanie bezpiecznika wbudowanego |
8 A |
| Oszacowanie wyłącznika termicznego |
8 A |
| Sieć | |
| Axiom |
Wskaźniki Alpha Performance wymagają do działania plotera map Axiom. |
| Łącza danych |
1 x złącze łańcuchowe. 1 x złącze zasilania / RayNet Ethernet |
| Środowisko | |
| Zakres temperatur pracy |
-25°C do +55°C |
| Zakres temperatur przechowywania |
-30°C do +70°C |
| Wilgotność względna |
Maks. 93% |
| Klasa wodoodporności |
IPx6 i IPx7 |
| Wyświetlacz | |
| Ekran wyświetlacza |
wskaźnik Alpha 7” - 7” IPS TFT LCD wskaźnik Alpha 9” - 9” IPS TFT LCD |
| Jasność / Luminancja |
1500 nitów / 1500 cd/m2 |
| Kąty widzenia |
pionowo 85 + / 85 + poziomo 85 + / 85 + |
| Rozdzielczość |
wskaźnik Alpha 7” - 1024 (w poziomie) x 600 (w pionie) wskaźnik Alpha 9” - 1280 (w poziomie) x 720 (w pionie) |
| PPI (piksele na cal) |
wskaźnik Alpha 7” - 170 PPI wskaźnik Alpha 9” - 163 PPI |
| Kolory |
Kolor 24-bitowy (16,7 miliona kolorów) |
| Częstotliwość odświeżania |
60 Hz |
| Zgodność | |
| Europa, Australia & Nowa Zelandia |
EN 60945:2002 |
| Kanada |
ICES-003 |
| USA |
CFR47 część 15 |
| Japonia / Chiny |
IACS sekcja E10 |
| Oznaczenia produktów |
UKCA CE Australian Tick WEEE Directive Industry Canada |
UCHWYTY I MONTAŻ

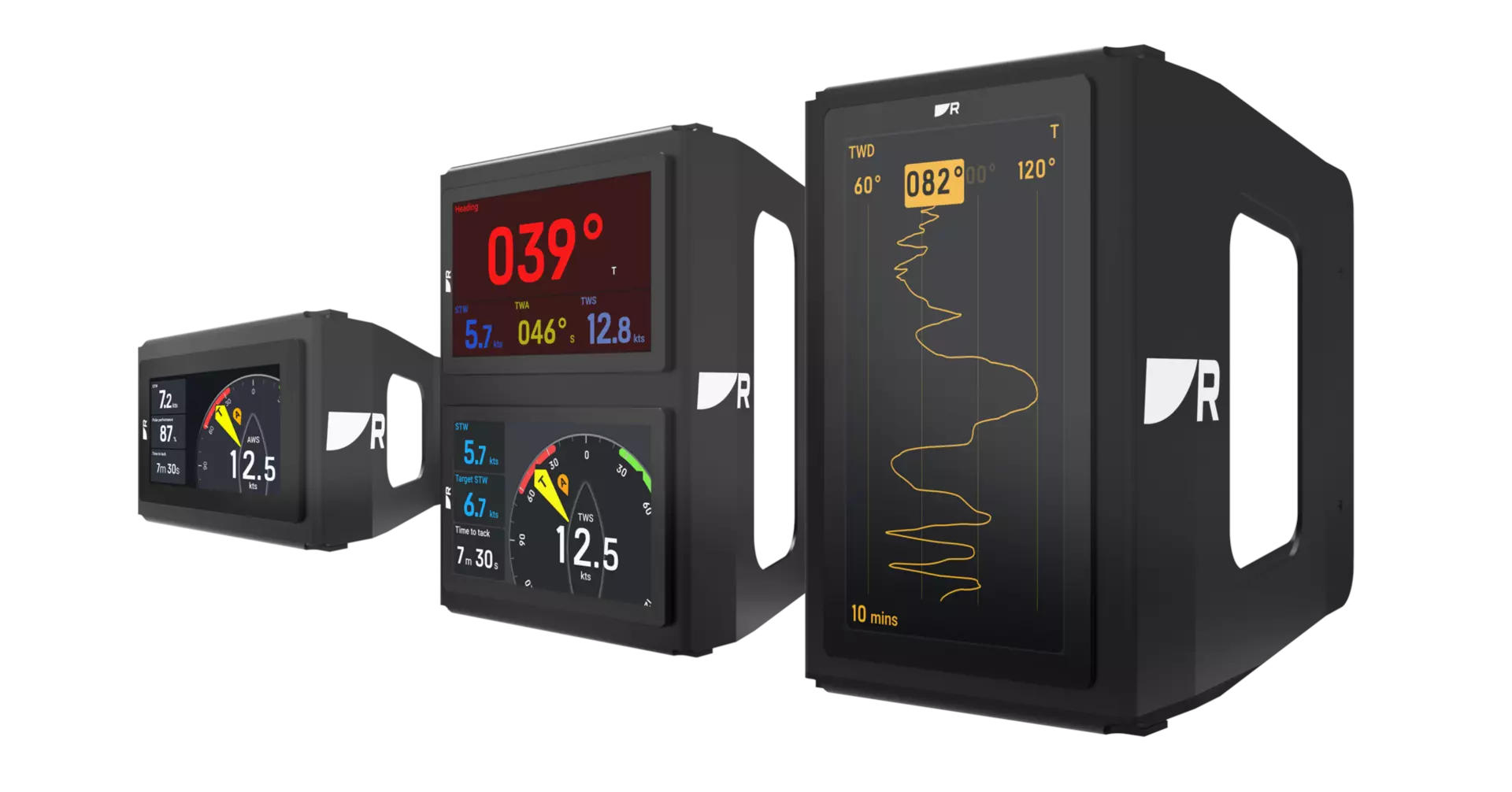

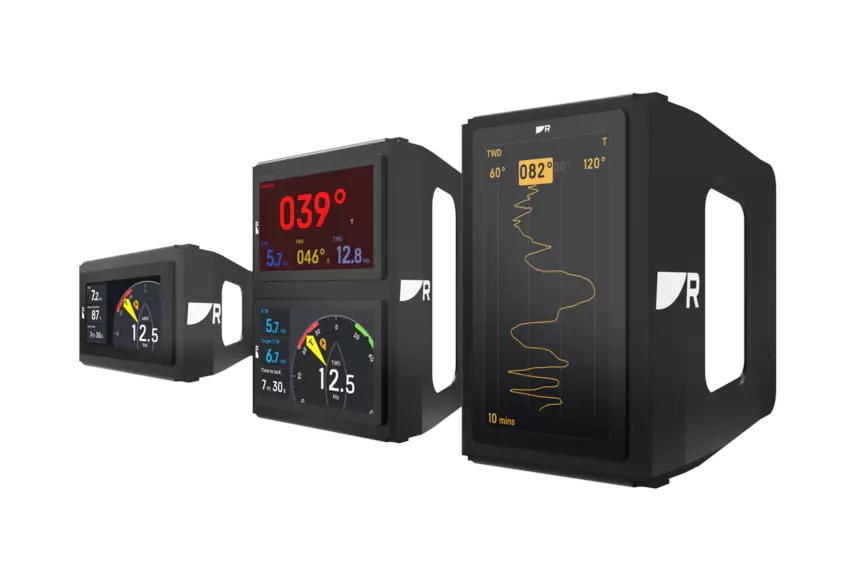

Uchwyty montażowe na maszt dla wskaźników Alpha Performance zapewniają szereg różnych konfiguracji wyświetlaczy. Wykonane są z lekkiego i wytrzymałego stopu aluminium. Wskaźnik Alpha można zamontować w formacie podwójnym, pojedynczym pionowym lub pojedynczym poziomym.
Uchwyty do montażu na maszcie można układać jeden na drugim, co pozwala na stworzenie niestandardowego systemu wyświetlaczy na maszcie i dostosowanego układu do twojego jachtu i stylu żeglowania.
ZASILANIE I PRACA W SIECI
Podłącz wskaźnik Alpha Performance do plotera map Raymarine Axiom za pomocą jednego kabla, który służy zarówno do zasilania, jak i do transmisji danych. Kabel zasilający i kabel do transmisji danych są dostępne w różnych długościach i należy je zakupić oddzielnie do wyświetlacza Alpha, aby dopasować je do konfiguracji masztu i układu steru jachtu.

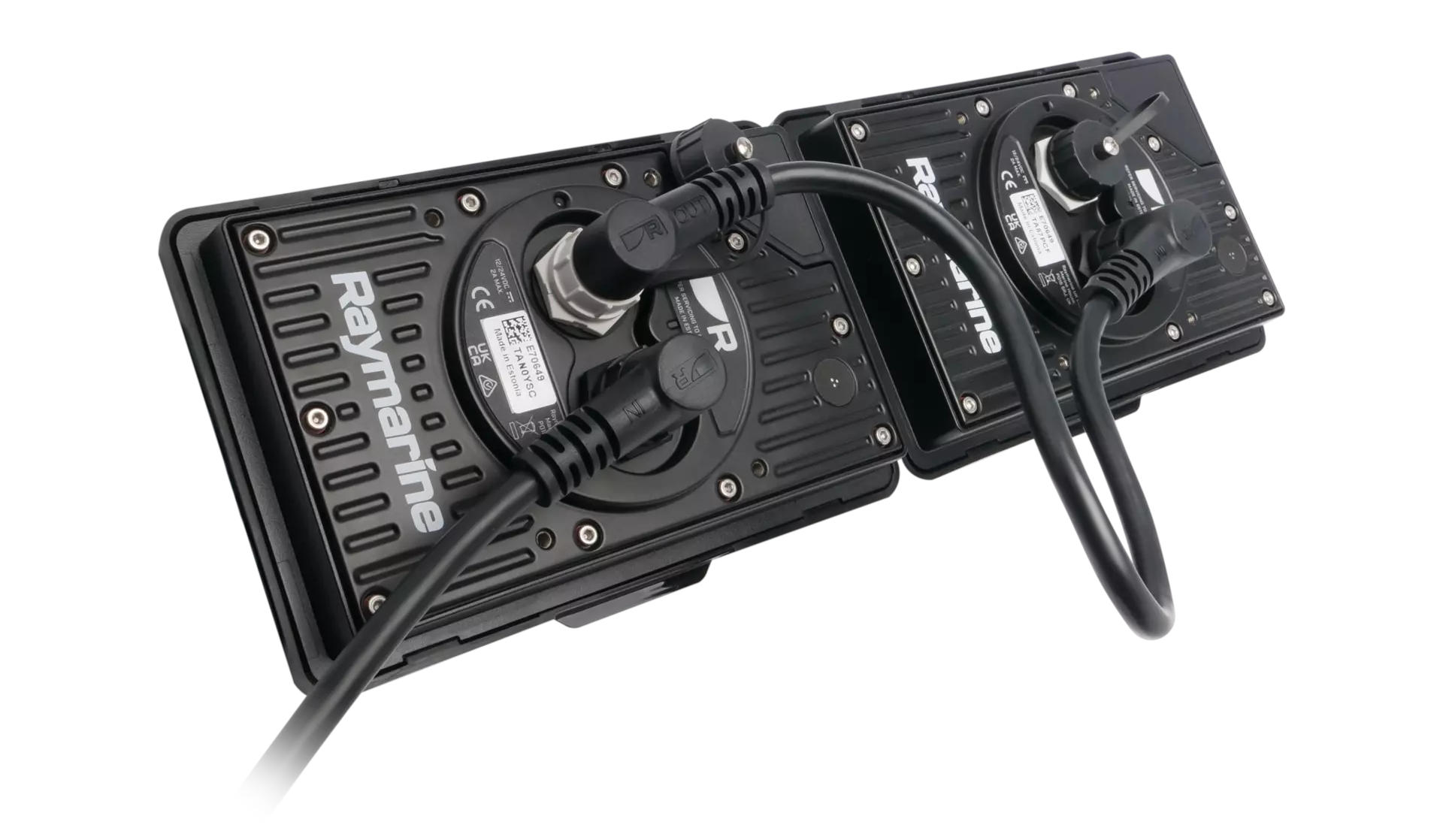

Pojedyncze połączenie kablowe oznacza mniej okablowania biegnącego przez pokład i maszt, co upraszcza i przyspiesza proces instalacji. Aby uzyskać doskonały obraz, podłącz do 4 wskaźników Alpha Performance za pomocą kabli sieciowych typu daisy chain i do 10 na każdy system sieciowy.
Akcesoria i przewody dla wskaźników Raymarine Alpha Performance
Instrumenty serii Alpha można zakupić w internetowym sklepie Eljachtu oraz w sklepach naszych partnerów handlowych.
Akcesoria i przewody serii Alpha można zakupić w internetowym sklepie Eljachtu oraz w sklepach naszych partnerów handlowych.
